High-speed Open Field Network

Ultra High-speed and Highly Reliable Remote I/O Control Network
HLS

HLS는 초고속에I/O를 일괄제어（리모트I/O）할 수 있는 마스터／슬레브 네트워크입니다. HLS는「초고속」「저노이즈」「장거리」「프로토클내장」「일정주기통신」등 모든 특징을 동시에 실현가능하며, 최대63슬레브（2016점I/O）를 일괄제어 할 수 있습니다.

네트워크 타입 RS485베이스의 고속응답속도
마스터／슬레브 네트워크
접속 형태 Multi-drop, star, tree
케이블 Twisted-pair cable
통신 레이트 12 Mbps（전이중 통신／반이중 통신）
응답 속도 30.33μs～955μs
최대접속 대수 63노드
데이터 사이즈 1노드　IN 16 bit、OUT 16 bit
네트워크 특징 최속30.33μs의 고속응답 속도.신뢰성과 코스트 퍼포먼 스가 우수한RS485가 베이스 이기 때문에, 하층부 네트워크의 디지털I/O와 아나로그 I/O제어에 최적입니다.
HLS에 대한 자세한 내용은 이쪽으로
Data Sharing and Remote Digital I/O + Analog I/O + Motor Control

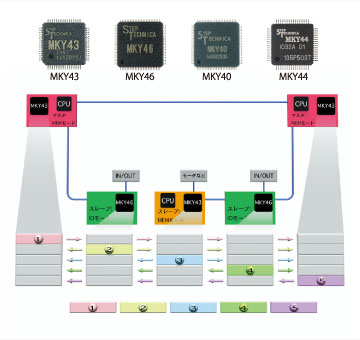

CUnet

CUnet는「512바이트의 데이터공유」「리모트 디지털 I/O・아나로그I/O・모터제어」「256바이트P2P데이터 전송」이 동시에 제어가능한 멀티 마스터형 네트워크입니다. HLS와 비교시 인텔리전트제어를 간단하게 실현할 수 있습니다.

네트워크 타입 RS485베이스의 멀티 마스터／슬레브 네트워크
접속 형태 Multi-drop, star, tree
케이블 Twisted-pair cable
통신레이트 12 Mbps（반이중 통신）
응답 속도 102μs～2370μs
최대접속 대수 64노드
데이터 사이즈 1노드　8 byte、합512 byte이내
네트워크 특징 리모트디지털I/O, 아나로그I/O, 모터제어. 제어 데이터는 네트워크상의 모든 노드에 리얼타임으로 메모리에 공유됩니다. RS485베이스 이기 때문에 리모트 디지털I/O, 아나로그I/O, 모터제어가 가능합니다.
CUnet에 대한 자세한 내용은 이쪽으로
Page top
FA장치 제어용 고속리모트I/O
R7F4D・R7K4D・R7HL시리즈
  • 스텝테크니카 회사의 오픈네트워크 （High-speed Link System） 대응 리모트I/O입니다.
  • 접점 8점, 16점, 32점, 각종 아나로그 입출력 등 신호의 종류가 풍부합니다.
  • 센서・장치에 맞게 4종류의 접속 방법 중에서 선택 가능합니다.
e-CON 커넥터, MIL 커넥터, 커넥터형 스프링식 단자대형
R7F4DH 시리즈		 R7F4DH 시리즈
e-CON 커넥터
R7K4D 시리즈		 R7K4D 시리즈

나사 단자대형
R7HL 시리즈

 R7HL 시리즈
R7F4D・R7K4D・R7HL에 대한 자세한 내용은 이쪽으로
Page top
Contact

HLS、CUnet및 당사 의 리모트 I/O에 관한 문의 메일 주소： mgkorea@mgco.jp
