产品介绍

MSRpro V2的新功能-带背景画的监视画面,分散型安装I/O

爱模系统自推出2048通道的客户端/服务器系统方式的PC记录仪软件MSRpro(型号:MSR2K)以来,受到广大用户的好评。

MSRpro是基于计算机记录的软件。多通道的自由组合型远程I/OR3系列”采集的各种输入信号数据通过该软件处理,可以记录到计算机上,除记录以外,还带有一定演算功能和显示趋势画面,分析画面等功能。

爱模系统几年前推出的PC记录仪软件(MSR128)最大可采集记录128点数据,超过128点的数据需要采集记录时可以采用专用软件MSRpro。自推出该软件以来,我们收到不少订单同时也接到很多用户的要求,为了充实该软件的内容,决定通过改版来追加新的功能。

这里将介绍新版追加的功能。

1,带背景画面的监视画面

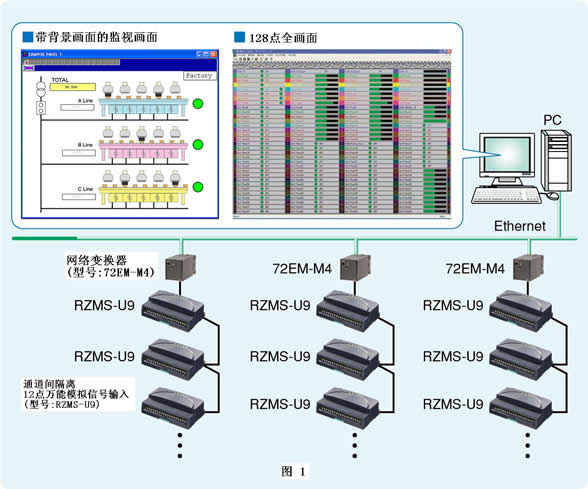

新增加的功能首先有带背景画面的监视画面。MSRpro原有的4种画面(实时趋势画面、全画面、分析画面、动态趋势画面)的基础上追加了带背景画面的监视画面,以设备为背景,在上面进行监视(参照图1)。

图1


将工厂或生产线的布置图设定为背景画面,可以在该画面上任意设置上
LED显示或各个画笔的数字显示等部件。可以设置的包括标题、数字显示、LED显示这3种部件。

部件和每个输入信号联动,数字信号输入时显示ON/OFF,模拟信号输入时用数字方式显示测量值。
在背景画面上可以同时监视到工厂内警报发生的实时状况和某个特定地方的实时数据。
可以读取的背景画面的格式有
BMPJPGGIF等常用的图像处理文件格式,文件编辑既简单,还可以使用现有的背景画面。

(1)显示画面的切换

在带背景画面的监视画面上需要切换成别的显示画面时,只需点击LED或数据值的显示部件即可。例如,监视画面的背景画面设定为A工厂的全景图,全画面显示各生产线的详细情况,当A生产线上发生警报时,只要点击LED,就会切换成A生产线的全画面显示,确认到整个A生产线的详细情况。当然也可以切换到趋势画面上。

为了在全画面上显示更多的点,追加了切换到128点显示的功能。

(2)如何制作带背景画面的监视画面

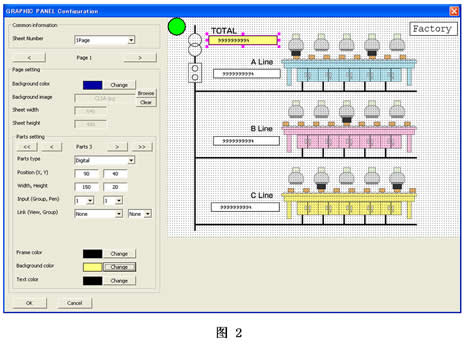

画面通过设置软件制作。在各种设置项目的旁边有完成图的显示,将需要的部件放在完成图上,然后设置它的大小、形状(参考图2)。

部件的位置通过拖放功能设置。由于预测到用户可能会用到复数的部件,所以准备了每个部件的拷贝和粘贴功能。

2,对应分散安装型I/O

2个新功能是充实了可连接I/O的种类。这次新追加的I/OR1M系列R2M系列、RZMS(通道间隔离型、12点万能模拟信号输入、密码设置、USB功能)、R3系列R5系列Modbus用通信卡(型号:R3-NM1R5-NM1)。这些设备通过网络变换器(型号:72EM-M4)和MSRpro实现连接。

每个节点即72EM-M4一台最多连接15Modbus通信的I/O设备。另外,为了保证每台设备的距离,I/O设备的设置为分散型设置,该功能适用于测量对象广范围地分散地分布在工厂时的集中监视。

3,用于设备监视

下面将介绍MSRpro在爱模系统制造生产线上的设备监视的应用实例。通过测量生产线上的贴片机、点胶机等设备的工作时间、温度、消耗电流等数据来预测点检的周期和分析设备存在的潜在的问题。

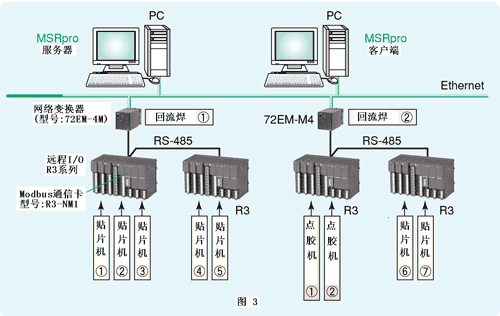

生产线上的设备装置分散安装在各生产线的不同地方。在各生产线上安装一台72EM-M4,通过RS-485通信连接各设备的Modbus通信卡(R3-NM1)(参考图3)。设备的数据通过R3系列输入卡采集到MSRpro

为了充实监视功能,扩大系统构筑范围,对MSRpro进行了以上内容的改版。我们将本着为用户所需设计的目的继续为用户提供更充实的功能。



热线日记
Q1
现在考虑使用简单的测量工具测量工厂各生产线上马达的负荷电流。具体是想用交流电流信号变换器和显示器的组合来测量。但是由于不便于每次测量时都来安装一台电流互感器,有没有不需互感器的简便的电流信号变换器?
A1
建议使用带钳形交流电流传感器输入的电流信号变换器(型号:KCEC)。KCEC带钳形交流电流传感器,不需使用互感器就可以测量电流信号。选择输出信号为4-20mA的话,和无源2线制数字显示器(型号:43AL)组合,电源配线只提供给KCEC就行,可以省去很多配线的麻烦。KCEC的输入范围有AC10A到500A,用户按照不同的测量范围更换传感器和电流变换器主体部分就可以实现需要的测量(根据测量范围需相应地对43AL的标定进行修改)。
图1
Q3

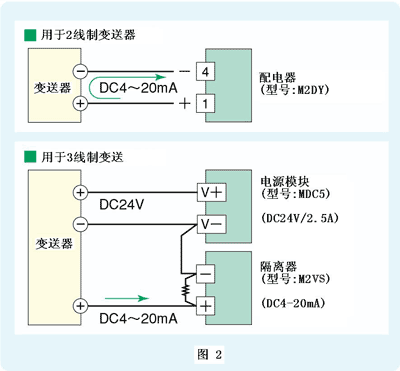

通常2线制变送器的供电采用配电器(型号:M2DY),这次用户使用的传感器是3线制,电源的消费电流为24V/100mA,请问可以使用什么产品?
A3
爱模系统的配电器的内部带短路保护电路,所以不适合用在该场合。建议使用电源模块(型号:MDC5)和隔离器(M2VS)的组合。
图2
Q3

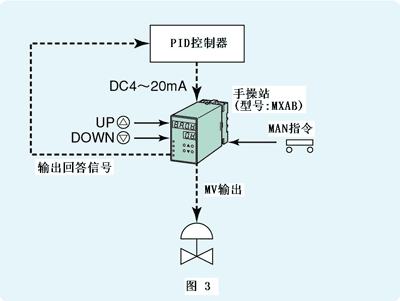

DC4-20mA信号通过控制器来控制阀门的开闭。通常状态下该信号直接传给阀门,当接到手动指令的接点信号时需要将输出保持为DC4mA。有什么产品适合用在该系统?
A3
建议在该系统中使用数字设置型手操站(型号:MXAB)。通常工作状态下CAS输入信号(DC4-20mA)作为MV信号(DC4-20mA)输出,上位控制器的控制信号可以直接用作阀门的开闭信号。当手动指令的接点信号输入时,可以输出事先设定的DC4mA信号。该信号可以通过DATA/ITEM输入键设定。
