可选择输入卡的无纸记录仪（型号：73VR3000）

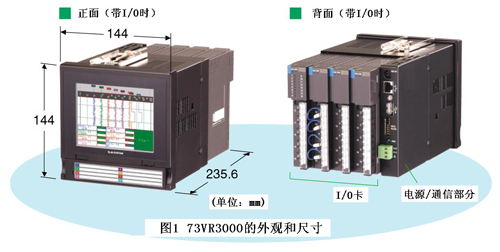

爱模系统从2003年开始推出现场安装型无纸记录仪主体（型号：73ET/74ET/75ET），从2005年底又推出了一体化、输入输出卡可选择型的无纸记录仪（型号：73VR3000）（图1）,受到广大用户的好评。

自73VR3000面市以来，得到多方面用户的支持，在广大用户的意见和要求的基础上，对73VR3000进行了改版，这里将介绍改版追加的功能。

1，MSR128-V5的实时监视功能

根据用户的要求追加的该功能：在现场通过73VR3000的液晶显示画面监视测量的数据，同时在远离现场的

管理室也可以看到同样的数据。

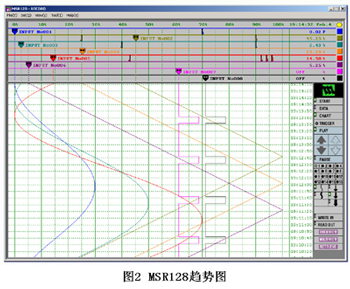

和PC记录仪软件（MSR128）的最新版MSR128-V5配合使用，可以在PC上实现实时监视，同时还可以利用MSR128的记录、监视、检索、编辑等丰富的功能（图2）。另外，通过和73VR3000的演算通道（测量数据进行演算后输出用的通道）连接，使MSR128具备了处理演算数据的功能。
73VR3000随机免费附带MSR128-V5。

1）通信

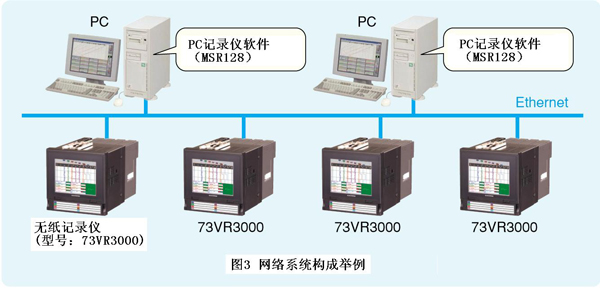

73VR3000和计算机之间通过Ethernet连接，1台计算机最多可连接4台73VR3000，一台73VR3000最多可以和2台计算机连接（图3）。

2）数据的个别采集/集中采集
除了可以在73VR3000带的CF卡上记录测量的数据（个别采集），还可以在计算机上通过MSR128将测量的数据记录下来（集中采集）。当然即使不记录到CF卡上，只通过MSR128记录也是可行的。

3）MSR128的采集周期
通过MSR128实现的数据采集有高速模式（采集周期：100ms,只接1台73VR3000时）和通常模式（采集周期：500ms以上，连接1-4台），可以实现和73VR3000不同的采集周期。73VR3000的采集周期即使设定为比500ms更慢，内部数据的更新为500ms，所以可以分别设定73VR3000的采样周期为1s，MSR128的采样周期为500ms。
需注意的是，当73VR3000的采集周期设定为20ms时，在一定周期内（高速模式时100ms，通常模式时500ms）对采集的数据进行了取舍。

2，脉冲卡的使用

由于很多电力方面的用户要求使用脉冲卡，这次在硬件范围里增加了4种脉冲卡（表1 是73VR3000可以使用的输入输出卡-R3系列）。
高速脉冲累积输入卡（型号：R3-PA4AS）,累积脉冲输入卡（型号：R3-PA16S）是用于累计计算的脉冲输入卡，用来计算电量计和流量计的脉冲输出。根据脉冲的频率选用不同的卡。
高速脉冲输入卡（型号：R3-PA4S）可以最多测量4通道的输入脉冲的频率，速度/位置脉冲输入卡（型号：R3-PA2S）用来测量最多2通道的位置/速度脉冲。
需要对这些脉冲卡的参数进行变更时可以使用配置软件（型号：R3CON）和软件连接线（型号：MCN-CON）。 R3CON从网站可以下载。

表1 输入输出卡（最多4块）

输入种类	型号	备注	采样速度
输入种类	型号	备注	20ms	100ms	0.5s
直流电压输入	R3-SV4S	4点（隔离）直流电压输入	○	○	○
	R3-SV8S	8点（隔离）直流电压输入	×	○	○
	R3-SV4AS	4点（隔离）mV级直流电压输入	○	○	○
	R3-SV8AS	8点（隔离）mV级直流电压输入	×	○	○
	R3-SV8NS	8点（非隔离）直流电压输入	○	○	○
	R3-SV16NS	16点（非隔离）直流电压输入	×	○	○
直流电流输入	R3-SS4S	4点（隔离）直流电流输入	○	○	○
	R3-SS8S	8点（隔离）直流电流输入	×	○	○
	R3-SS8NS	8点（非隔离）直流电流输入	×	○	○
	R3-SS16NS	16点（非隔离）直流电流输入	×	○	○
热电偶输入	R3-TS4S	4点（隔离）热电偶输入	×	×	○
热电偶输入	R3-TS8S	8点（隔离）热电偶输入	×	×	○
热电阻输入	R3-RS4S	4点（隔离）热电阻输入	×	×	○
热电阻输入	R3-RS8S	8点（隔离）热电阻输入	×	×	○
交流电压输入	R3-PT4S	4点（隔离）交流电压输入	○	○	○
交流电流输入	R3-CT4S	4点（隔离）交流电流输入	×	×	○
	R3-CT4AS	4点（隔离）钳式互感器CLSA交流电流输入	×	×	○
	R3-CT8AS	8点（隔离）钳式互感器CLSA交流电流输入	×	×	○
	R3-CT4BS	4点（隔离）钳式互感器CLSB交流电流输入	×	×	○
	R3-CT8BS	8点（隔离）钳式互感器CLSB交流电流输入	×	×	○
脉冲输入（新增加的脉冲输入模块）	R3-PA2S	2点速度/位置脉冲输入	×	×	○
	R3-PA4S	4点（隔离）高速脉冲输入	×	×	○
	R3-PA4AS	4点（隔离）高速脉冲累积输入	×	×	○
	R3-PA16S	16点（隔离）累积脉冲输入	×	×	○
接点输入	R3-DA16S	Di16点（输入电源内带)接点输入卡	○	○	○
接点输出	R3-DC16S	Do16点（继电器）接点输出卡	×	×	○

各种输入输出卡的具体规格请参考规格书。 ○ 对应 ×未对应

3，其他

1）异常时的输出
为了以防万一，增加了异常时的输出功能。该功能需要安装使用接点输出卡。异常时的ON/OFF输出的选择和输出通道可以设定。

2）使用USB存储器保存系统设定数据
将设置软件的设定内容下载到USB存储器，或上载到73VR3000上，或者将73VR3000的已设定好的参数文件下载到USB存储器，将该内容上载到别的记录仪上等等用途都可以实现。
以上就73VR3000新增加的主要功能作了简单的介绍。网络功能扩大了73VR3000的用途范围。

现有的2线制流量计的电源使用的配电器是M2DY，想在该线上追加安装一台2线制数显器（型号：43AL-B）。问题是单纯的串联连接的话会超过流量计的最大负荷阻抗400Ω的范围。有没有好的解决办法？

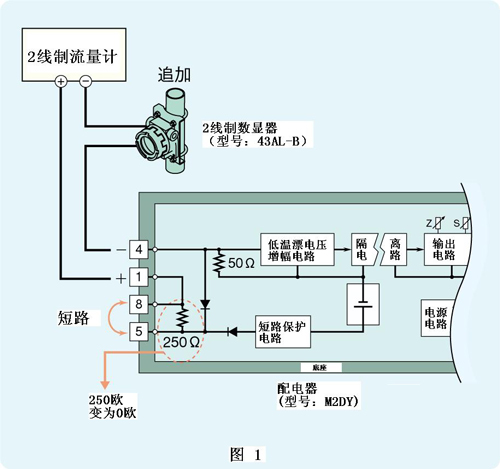

M2DY的输入阻抗在信号端子部分为50Ω，信号检测端子5-8部分为250Ω，合计为300Ω。将5#和8#端子短路后检测端子部分的阻抗变为0Ω，M2DY的输入阻抗则变为50Ω，这样就可以解决以上问题。需要注意的是，以上端子短路后，检测端子就不能用了，而且也不适合用于智能型变送器的配电。

想在管理室监视生产线上的直流马达的电力消耗情况。使用的马达额定电流电压为DC24V/DC40A。有没有适合测量电量并有数字显示的产品？

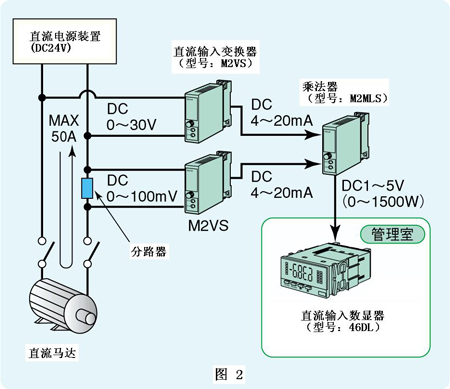

直流马达的电量测量使用直流输入变换器（型号：M2VS）和乘法器（型号：M2MLS）的组合即可实现。电压值和电流值分别用2台M2VS转换成DC4-20mA信号，由乘法器通过“电压X电流”的公式计算出电量值。另采用直流输入数显器（型号：46DL）将M2MLS的输出直接接入并标定好即可在管理室看到数字显示。例如当电压值为DC0-30V，电流值为DC0-50A的时候，M2MLS的输出信号DC1-5V对应0-1500W，46DL的标定值设定为0-1500，就可以显示测量的电量值。

为了测量发电机的运转速度（脉冲信号），并在显示器上显示模拟信号，准备使用脉冲模拟信号转换器。频率为0-1000Hz，想将需要测量的范围500-600Hz扩大显示，有没有变换器可以将500-600Hz的信号相应转换成0-100%的输出信号？

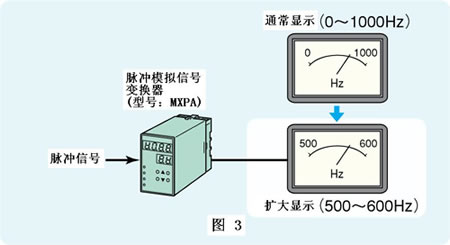

按照要求将测量范围定为非0开始的途中的频率数可以选择数字设定型脉冲模拟信号变换器（型号：MXPA）。输出的0%和100%以及所对应的输入频率数可以在前端面板上通过按键操作简单实现。用户要求的功能很容易实现。
