MS通信 2006.11




MS通信是日本爱模系统株式会社每月在中文网站上定期发行的刊物。MS通信的源泉主要来自爱模系统在日本每月发行的企业月刊MS Today。MS Today自1992年创刊以来，在日本的发行量已达6万多份。其内容包括：日本的测控行业的最新动向，实际应用案例，爱模系统的产品介绍，展览会，免费培训信息等对广大用户有用的信息。发行MS通信旨在通过介绍爱模系统的产品，向广大中国用户提供日本的行业信息，增进两国的技术交流。殷切希望MS通信成为沟通爱模系统和广大用户信息交流的桥梁。欢迎对该刊物提出宝贵意见。

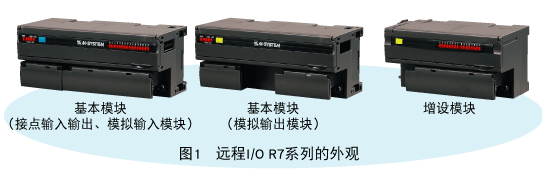

少点数远程I/O R7系列
支持DeviceNet通信（型号：R7D），
Modbus通信（型号：R7M）的输入输出模块

爱模系统推出的少点数远程I/O R7系列中支持CC-Link通信的输入输出模块（型号：R7C）^注1）自面市以来短短的期间已经博得了广大用户的好评。

最近该系列又增加了支持DeviceNet通信（型号：R7D）和Modbus通信（型号：R7M）的输入输出模块。这里将介绍新增产品的特征及规格的主要内容。

1，概要

R7D是支持DeviceNet通信，R7M是支持Modbus通信的远程I/O。它是电源^注2），通信和输入输出模块一体化的产品，可将分散的输入输出信号通过DeviceNet或Modbus网络高效地传输给PLC等。


2，特征

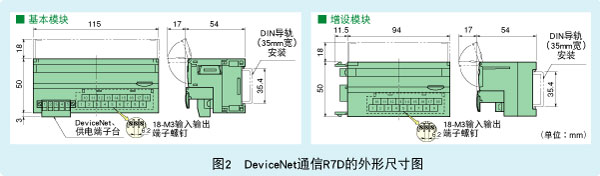

	1）小型基本模块：W115 × H50 × D54mm（图2）增设模块：W94 × H50 × D54mm（图2） 2）接点输入输出的增设功能在基本模块的基础上可以连接增设专用接点输入模块或增设专用接点输出模块。这种构造可以简单实现热电偶输入模块和接点输入模块的组合以及模拟输出和接点输出的组合。 3）分离式端子台基本模块的通信/电源用的端子台^注3）和输入输出端子分别是可拆卸的分离式设计，便于维护。

4）设定简单
节点地址和通信速率通过正面面板上的旋转开关设定，只需要设置节点地址和通信速率就可以和PLC连接（PLC方面需要另设）。
R7D还有通信速度的自动追随功能，无需确认PLC的通信速率。
输入范围和传感器的种类可以通过正面面板上的DIP设置，无需用电脑进行复杂的设置。
例如，4点热电偶输入采用同一种传感器的话，只需设定DIP开关就可完成设定。

5）对应复杂的使用需要
当4点热电偶输入采用不同类型的传感器（4种）时，使用配置软件（型号：R7CON）^注4）和电脑连接线缆（MCN-CON）通过电脑设定。
同样方法可以设定各直流电压的输入范围。
例如可以将各通道设定为0通道DC-10至10V，1通道DC-1至1V，2通道DC1至5V，3通道DC4-20mA。
R7D还可以通过R7CON设置状态^注5）的有无。

6）丰富的输入范围
R7C的直流电压/电流输入模块（型号：R7□-SV4）的输入范围备有直流电压输入8种，直流电流输入3种。只需操作DIP开关就可以更改范围，不需要准备很多类型的模块。

3，产品的种类

表1是R7D和R7M的产品种类。

表1 DeviceNet通信R7D和Modbus通信R7M的种类

基本模块	DeviceNet通信 R7D 型号	Modbus通信 R7M 型号	点数	概要	功能
	R7D-SV4	R7M-SV4	4	直流电压/电流输入	DC-10至+10V，DC-5至+5V，DC-1至+1V，DC4-20mA等
	R7D-TS4	R7M-TS4	4	热电偶输入	热电偶（K，E，J，T，B，R，S，C，N，U，L，P等）
	R7D-RS4	R7M-RS4	4	热电阻输入	热电阻（Pt100，JPt100，Pt50，Ni100等）
	R7D-DA16	R7M-DA16	16	接点输入	NPN，PNP共用
	R7D-DC16A	R7M-DC16A	16	晶体管输出	NPN输出
	R7D-DC16B	R7M-DC16B	16	晶体管输出	PNP输出
	R7D-YV2	R7M-YV2	2	直流电压输出	DC-10至+10V，DC-5至+5V，DC-1至+1V，DC-0.5至+0.5等
	R7D-YV2A	-	2	外部供电型直流电压输出	DC-10至+10V，DC-5至+5V，DC-1至+1V，DC-0.5至+0.5等
	R7D-YS2	R7M-YS2	2	直流电流输出	DC4-20mA
	R7D-YS2A	-	2	外部供电型直流电流输出	DC4-20mA
增设模块	R7D-EA16	R7M-EA16	16	增设用接点输入	NPN，PNP共用
	R7D-EC16A	R7M-EC16A	16	增设用晶体管输出	NPN输出
	R7D-EC16B	R7M-EC16B	16	增设用晶体管输出	PNP输出

4，正面外形图

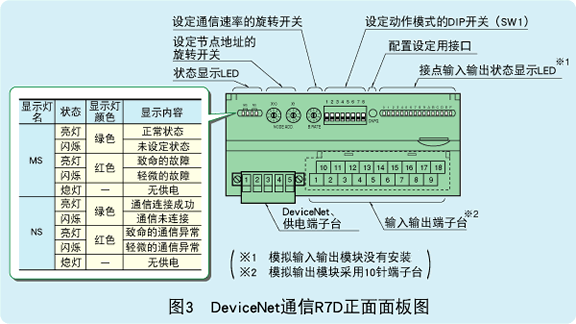

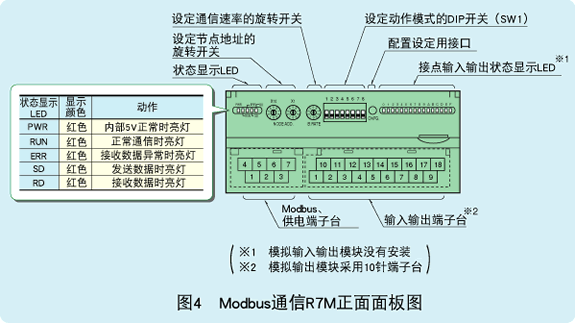

图3和图4分别显示R7D和R7M的正面面板图。
除了这次介绍的机型以外，我们还将充实输入输出模块的类型。欢迎各位的建议和意见。

注1）R7C在MS通信7月号已介绍
注2）R7D通过网络电源供电，各模块无需配备电源。
注3）通信/电源用端子台R7D为连接器构造，R7M为M3螺钉端子构造
注4）R7CON可从网站（https://www.m-system.co.jp/）下载
注5）状态显示熔断报警或输入范围的异常等信息。

计划对流量信号进行加法计算。准备采用加法器（型号：M2ADS），请介绍参数（K1，K2）的计算方法。实际流量范围是（1）0-2.5m³/h（2）0-7.5m³/h，输出（3）0-10m³/h。另外输入/出信号都是4-20mA，电源AC100V。

爱模系统的加法器的参数计算方法是将各输入的工程量量程（最大流量-最小流量）对应输出实际流量量程的比例设为 K1，K2 来计算的。M2ADS的演算式为输出=K1 × 第1输入+ K2 × 第2输入。以工程量输出量程10m³/h为基准，输入1的比例为(2.5-0)/(10-0)=0.25，输入2的比例为(7.5-0)/(10-0)=0.75。即K1=0.25，K2=0.75。验算方法如下：将第1输入DC12mA代入公式，比例为0.5{=(12-4)/(20-4)}，第2输入DC20mA代入公式，比例为1.0{=(20-4)/(20-4)}。这时的输出可以通过以下公式计算，比例算出为0.875。

输出=K1 × 0.5 + K2 × 1.0

=0.25 × 0.5 =0.75 × 1.0 =0.875

输出信号换算成电流信号，则结果为DC18mA（参考以下公式）。

(x - 4)/(20 - 4) =0.875
∴ x =0.875 / 16 + 4 =18

工厂内采用了马达，为了检测马达的超负载,需要报警的接点信号输出。请推荐合适的产品。

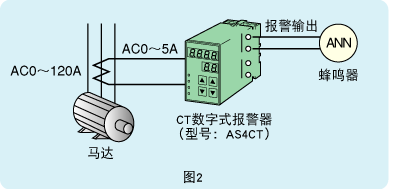

测量马达的负载电流，当负载电流达到一定值时输出报警的接点，建议使用CT数字式报警器（型号：AS4CT）。AS4CT可以设置报警ON延迟时间^注）（设置范围0-99秒）。通过设定适当的时间，可以防止马达启动时输出报警信号。

注）测量值在报警范围内达到一定时间以上时才输出报警信号的功能。在一定时间内恢复正常值时不发生报警。

准备通过切换控制风机线圈的风机风量来调节室内温度。调节风机线圈的风量采用DC4-20mA的输入信号。风机线圈的控制器可以对风量输出按强-中-弱3点切换，控制器的输入信号DC20mA，DC12mA，DC6mA对应强，中，弱。这种对应关系一旦设置好就不需要再更改。希望能通过开关来进行初期设置，有没有合适的产品

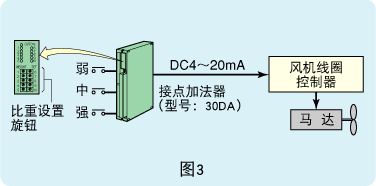

建议采用接点加法器（型号：30DA）。30DA可以有10个接点信号输入，对每个接点信号可以设置比重。当弱的开关信号输入时，通过设定比重的旋钮开关将信号调节为DC6mA，同样的将中，强信号调节成12mA，20mA。这样就可以输出各接点信号对应的DC4-20mA信号。
