네트워크 대응 전동 액추에이터란

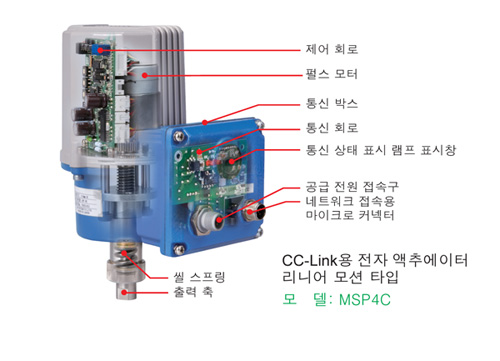

『오픈 네트워크 대응 MSP』는 DeviceNet 이나 CC-Link 등 오픈 필드 네트워크 통신 기능이 있는 소형 전동 액추에이터입니다. 1/1000의 분해능으로 고정도(고정밀도)를 실현했으며, 또한 한 손으로 잡을 수 있을 정도로 콤팩트하며 가볍습니다.

　일반적으로 제어 액추에이터는 DC4~20㎃의 제어 신호나 개폐 제어 접점 신호로 동작하지만 『오픈 네트워크 대응 MSP』는 PLC에서 직접 통신 데이터로 작동하기 때문에 고정도이며 A/D, D/A 변환 회로(유니트)가 필요하지 않습니다.

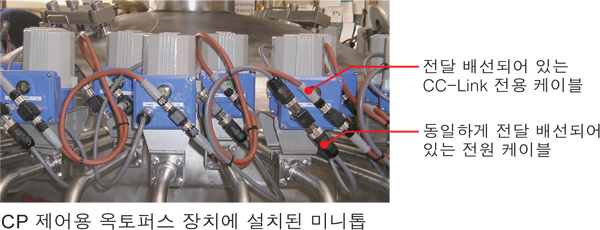

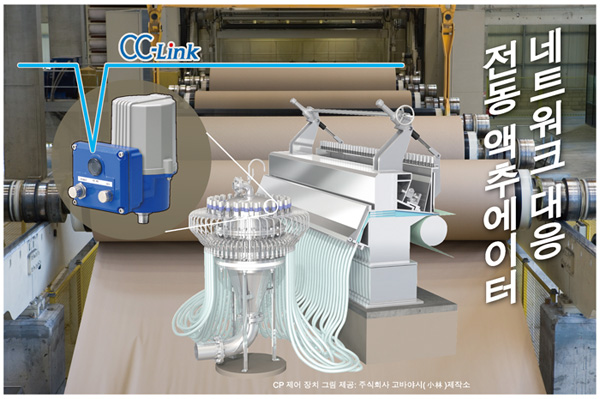

CP 제어^※¹용 옥토퍼스(octopus) 장치에 사용된 MSP

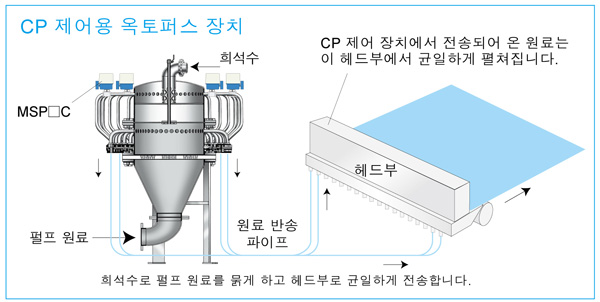

　예를 들어, 종이 펄프용 CP 제어(초지기(抄紙機)의 폭 방향 평량 균일화) 장치인 경우 희석수를 컨트롤하기 위해 50~100대의 제어 밸브(제어 액추에이터)를 이용해서 종이 한 장의 미세한 무게를 컨트롤하는데, 이와 같은 경우에도 『오픈 네트워크 대응 MSP』를 사용하면 가볍고 콤팩트하면서 공간 절감형이므로 좁은 장소에 대량 설치가 가능하고 신호선은 네트워크 케이블을 배선만 하기 때문에 경제적이고 또한 간단하며 깔끔하게 정리됩니다.

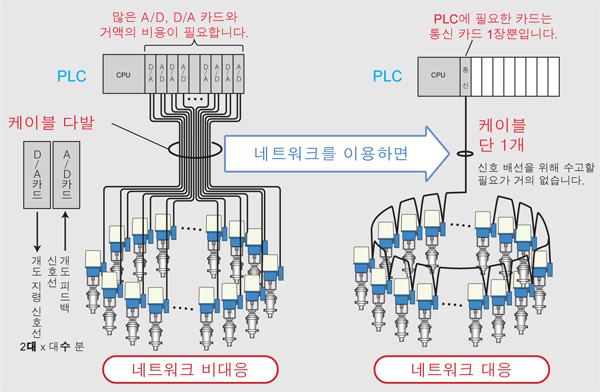

네트워크 접속의 장점

　일반적으로 액추에이터를 제어하기 위해서는 제어 신호 이외에 개도 응답 신호(ANSWER BACK)나 기기 이상 경보 접점 신호 등의 몇 가지 신호선이 필요합니다. 종이 펄프용 CP 제어 장치의 경우 50~100대 사용하기 때문에 배선 공수나 비용만으로도 부담이 큽니다.

『오픈 네트워크 대응 MSP』라면 제어 신호나 개도 응답 신호는 물론 각종 경보 신호 이외 메인터넌스 정보(자산 정보)도 모두 한 개의 케이블로 송수신할 수 있고 또한 배선 역시 기기 사이를 배선하기만 하면 되므로 비용 및 공수를 대폭 삭감할 수 있습니다.

　또한, PLC 쪽의 D/A 변환 유니트나 A/D 변환 유니트도 필요하지 않으므로 대폭적인 비용 절감을 기대할 수 있으며 제어성 향상과 제어 속도 향상으로도 이어집니다.

fig3.ai

fig4.ai

온•오프 인칭 제어용 전동 액추에이터

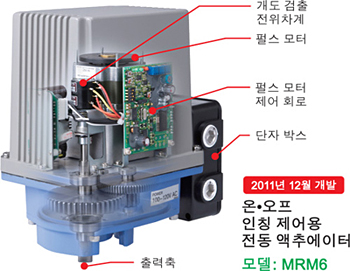

　전동 액추에이터 시리즈 신제품 「MRM6」는 on/off 신호로 작동하는 「온•오프 인칭 제어용 전동 액추에이터」입니다. 소형이지만 큰 토크를 출력하는 스텝핑 모터를 채택하여 가볍고 콤팩트한 본체에 고정도와 긴 수명을 실현했습니다. 또한, 개도 발신 신호로서 전위차계 출력을 갖추고 있어 표준적인 개도 컨트롤러(전전(電電) 포지셔너 등)의 신호 인터페이스 사양에 적합합니다.

　공장이나 공조 설비용 소형 조절 밸브나 댐퍼 등의 전동 액추에이터로서 폭넓은 용도로 사용할 수 있습니다. 공기식 액추에이터나 기설 전동 액추에이터 대체 용도로도 최적입니다.
