MS通信 2008.05




MS通信是日商愛模系統股份有限公司每月在中文網站上定期發行的刊物。MS通信的源泉主要來自愛模系統在日本每月發行的企業月刊MS Today。MS Today自1992年創刊以來，在日本的發行量已達6萬多份。其內容包括：日本的測控行業的最新動向，實際應用案例，愛模系統的產品介紹，展覽會，免費培訓資訊等對廣大用戶有用的資訊。發行MS通信旨在通過介紹愛模系統的產品，向台灣用戶提供日本的行業資訊，增進兩國的技術交流。殷切希望MS通信成為溝通愛模系統和廣大用戶資訊交流的橋梁。歡迎對該刊物提出寶貴意見。

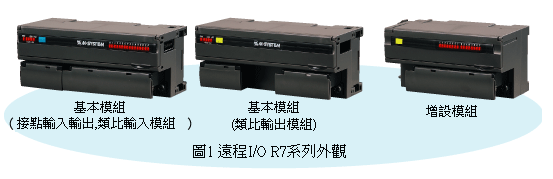

少點數遠程I/O R7系列
支持DeviceNet通信（型號：R7D），
Modbus通信（型號：R7M）的輸入輸出模塊

愛模系統推出的少點數遠程I/O R7系列中支持CC-Link通信的輸入輸出模塊（型號：R7C）^注1）自面市以來短短的期間已經博得了廣大用戶的好評。

最近該系列又增加了支持DeviceNet通信（型號：R7D）和Modbus通信（型號：R7M）的輸入輸出模塊。這?將介紹新增產品的特徵及規格的主要內容。

1，概要

R7D是支持DeviceNet通信，R7M是支持Modbus通信的遠程I/O。它是電源^注2），通信和輸入輸出模塊一體化的產品，可將分散的輸入輸出信號通過DeviceNet或Modbus網路高效地傳輸給PLC等。


2，特征

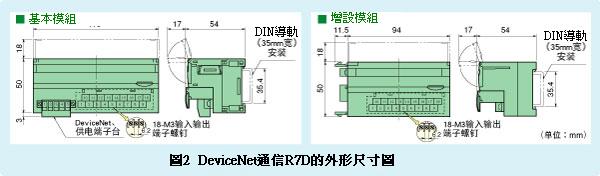

	1）小型基本模塊：W115 × H50 × D54mm（圖2）增設模塊：W94 × H50 × D54mm（圖2） 2）接點輸入輸出的增設功能在基本模塊的基礎上可以連接增設專用接點輸入模塊或增設專用接點輸出模塊。這種架構可以簡單實現熱電偶輸入模塊和接點輸入模塊的組合以及類比輸出和接點輸出的組合。 3）分離式端子台基本模塊的通信/電源用的端子台^注3）和輸入輸出端子分別是可拆卸的分離式設計，便於維護。

4）設定簡單
接點位址和通信速率通過正面面板上的旋轉開關設定，只需要設置接點位址和通信速率就可以和PLC連接（PLC方面需要另設）。
R7D還有通信速度的自動追蹤功能，無需確認PLC的通信速率。
輸入範圍和傳感器的種類可以通過正面面板上的DIP設置，無需用電腦進行椱雜的設置。
例如，4點熱電偶輸入採用同一種傳感器的話，只需設定DIP開關就可完成設定。

5）對應複雜的使用需要
當4點熱電偶輸入採用不同類型的傳感器（4種）時，使用配置軟體（型號：R7CON）^注4）和電腦連接線纜（MCN-CON）通過電腦設定。
同樣方法可以設定各直流電壓的輸入範圍。
例如可以將各通道設定為0通道DC-10至10V，1通道DC-1至1V，2通道DC1至5V，3通道DC4-20mA。
R7D還可以通過R7CON設置狀態^注5）的有無。

6）豐富的輸入範圍
R7C的直流電壓/電流輸入模塊（型號：R7□-SV4）的輸入範圍備有直流電壓輸入8種，直流電流輸入3種。只需操作DIP開關就可以更改範圍，不需要準備很多類型的模塊。

3，產品的种類

表1是R7D和R7M的產品種類。

表1 DeviceNet通信R7D和Modbus通信R7M的種類

基本模塊	DeviceNet通信 R7D 型號	Modbus通信 R7M 型號	點數	概要	功能
	R7D-SV4	R7M-SV4	4	直流電壓/電流輸入	DC-10至+10V，DC-5至+5V，DC-1至+1V，DC4-20mA等
	R7D-TS4	R7M-TS4	4	熱電偶輸入	熱電偶（K，E，J，T，B，R，S，C，N，U，L，P等）
	R7D-RS4	R7M-RS4	4	熱電阻輸入	熱電阻（Pt100，JPt100，Pt50，Ni100等）
	R7D-DA16	R7M-DA16	16	接點輸入	NPN，PNP共用
	R7D-DC16A	R7M-DC16A	16	晶体管輸出	NPN輸出
	R7D-DC16B	R7M-DC16B	16	晶体管輸出	PNP輸出
	R7D-YV2	R7M-YV2	2	直流電壓輸出	DC-10至+10V，DC-5至+5V，DC-1至+1V，DC-0.5至+0.5等
	R7D-YV2A	-	2	外部供電型直流電壓輸出	DC-10至+10V，DC-5至+5V，DC-1至+1V，DC-0.5至+0.5等
	R7D-YS2	R7M-YS2	2	直流電流輸出	DC4-20mA
	R7D-YS2A	-	2	外部供電型直流電流輸出	DC4-20mA
增設模塊	R7D-EA16	R7M-EA16	16	增設用接點輸入	NPN，PNP共用
	R7D-EC16A	R7M-EC16A	16	增設用晶体管輸出	NPN輸出
	R7D-EC16B	R7M-EC16B	16	增設用晶体管輸出	PNP輸出

4，正面外形圖

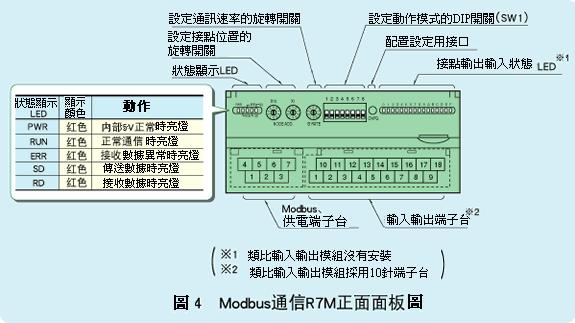

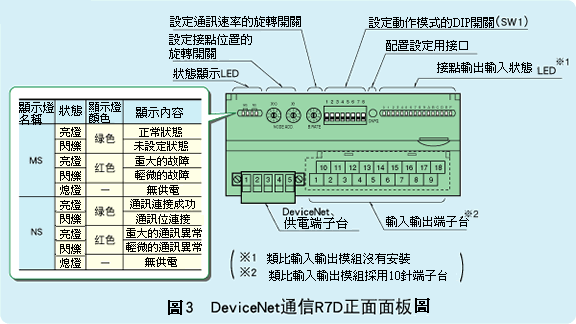

圖3和圖4分別顯示R7D和R7M的正面面板圖。
除了這次介紹的機型以外，我們還將充實輸入輸出模塊的類型。歡迎各位的建議和意見。

注1）R7C在簡體中文網頁MS通信2006年7月號刊已經介紹過
注2）R7D通過網路電源供電，各模塊無需配備電源。
注3）通信/電源用端子台R7D為連接器構造，R7M為M3螺釘端子構造
注4）R7CON可從網站（https://www.m-system.co.jp/）下載
注5）狀態顯示熔斷警報或輸入範圍的異常等信息。

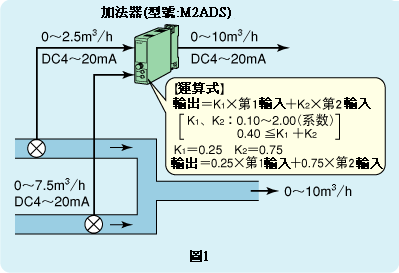

計畫對流量信號進行加法計算。準備採用加法器（型號：M2ADS），請介紹參數（K1，K2）的計算方法。實際流量範圍是（1）0-2.5m³/h（2）0-7.5m³/h，輸出（3）0-10m³/h。另外輸入/出信號都是4-20mA，電源AC100V。

愛模系統的加法器的參數計算方法是將各輸入的工程量量程（最大流量-最小流量）對應輸出實際流量量程的比例設為 K1，K2 來計算的。M2ADS的演算式為輸出=K1 × 第1輸入+ K2 × 第2輸入。以工程量輸出量程10m³/h為基準，輸入1的比例為(2.5-0)/(10-0)=0.25，輸入2的比例為(7.5-0)/(10-0)=0.75。即K1=0.25，K2=0.75。驗算方法如下：將第1輸入DC12mA代入公式，比例為0.5{=(12-4)/(20-4)}，第2輸入DC20mA代入公式，比例為1.0{=(20-4)/(20-4)}。這時的輸出可以通過以下公式計算，比例算出為0.875。

輸出=K1 × 0.5 + K2 × 1.0

=0.25 × 0.5 =0.75 × 1.0 =0.875

輸出信號換算成電流信號，則結果為DC18mA（參考以下公式）。

(x - 4)/(20 - 4) =0.875
∴ x =0.875 / 16 + 4 =18

工廠內採用了馬達，為了檢測馬達的超負載,需要警報的接點信號輸出。請推薦合適的產品。

測量馬達的負載電流，當負載電流達到一定值時輸出警報的接點，建議使用CT數字式警報器（型號：AS4CT）。AS4CT可以設置警報ON延遲時間^注）（設置範圍0-99秒）。通過設定適當的時間，可以防止馬達啟動時輸出警報信號。

注）測量值在警報範圍內達到一定時間以上時才輸出警報信號的功能。在一定時間內恢複正常值時不發生警報。

準備通過切換控制風機線圈的風機風量來調節室內溫度。調節風機線圈的風量採用DC4-20mA的輸入信號。風機線圈的控制器可以對風量輸出按強-中-弱3點切換，控制器的輸入信號DC20mA，DC12mA，DC6mA對應強，中，弱。這種對應關系一旦設置好就不需要再更改。希望能通過開關來進行初期設置，有沒有合適的產品

建議採用接點加法器（型號：30DA）。30DA可以有10個接點信號輸入，對每個接點信號可以設置比重。當弱的開關信號輸入時，通過設定比重的旋鈕開關將信號調節為DC6mA，同樣的將中，強信號調節成12mA，20mA。這樣就可以輸出各接點信號對應的DC4-20mA信號。
