測控小知識
避雷器
串聯式電源用避雷器的特點
當今的社會是一個資訊及通信高密度發達的社會,其未來的發展並沒有限制於止境,反而有越來越加速的趨勢。在測控行業中,計測/通信/控制系統的發展讓人眼花繚亂,然而發展的結果主要是由於電子設備的高速/高密度化產生而來。
然而,電子設備,使用的半導體部件和過去用在電氣設備中,的組成部件相比,其抗雷涌的能力相當脆弱,雷擊的能量爲數億焦耳,而電子設備僅僅能承受幾毫焦的能量就可能發生故障或損毀。
日商愛模系統公司身為測控設備的廠家在不斷開發電子設備的同時,也開發了保護這些設備的避雷產品。而且,正因爲自身就是電子設備廠家,所以自信自己開發的避雷器比任何別家的都來的有效。

什麼是串聯式電源用避雷器?

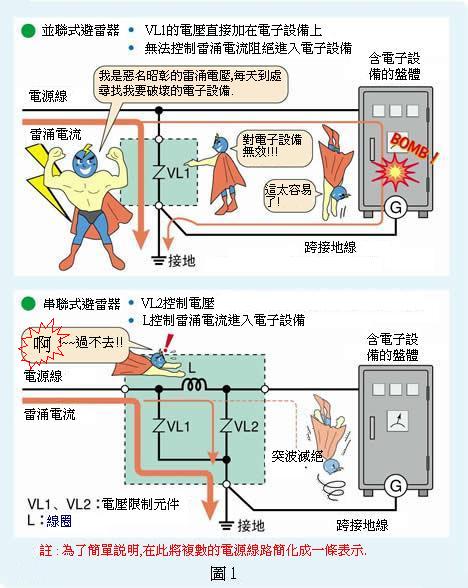

串聯式電源用避雷器乃是透過電源線連接,用來保護機器設備所做的串接聯接的避雷器,最大的特徵是具有很強的保護效果,最適合用在儀控盤體內的電子設備保護。和串聯式相對的架構另有並聯式的避雷器,主要是用在配電盤和電源的粗保護,專長於保護電氣設備,但對電子設備的保護並不充分。大多數避雷器的廠家只提供並聯式產品,而愛模系統同時提供並聯式和串聯式二款避雷器(圖1顯示不同連接方式產生的不同效果)。
由於串聯式避雷器帶有線圈,對噪訊有過濾隔離的功能。
圖1
圖2和耐雷變壓器的比較
保護電子設備除了避雷器以外還有耐雷變壓器。其構造基本和商用變壓器相同,爲了提高對浪涌的耐壓,在一次側安裝了並聯式避雷器,爲了防止一次側產生的過電壓泄漏到二次側,在變壓器的一次側/二次側之間加了靜電屏。

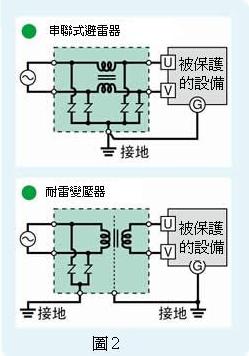

串聯式避雷器和耐雷變壓器的避雷原理基本上一樣,避雷器是通過線圈抑制浪涌的通過,耐雷變壓器通過變壓器的絕緣來抑制(圖2)。當然,通過變壓器的絕緣來抑制浪湧更有效果,但大多數場合用變壓器屬於功能過剩,除了諸如電源沒有絕緣的特殊設備以外,線圈的抑制作用(串聯式避雷器)就足夠了。
另一方面,耐雷變壓器的形狀和重量都比較大型化,使用起來不方便,單價也很貴。還有,爲了提高變壓器的性能,通常在一次側和二次側分別對接地端子實施不同的接地。特別是一次側的接地極爲了防止絕緣破壞,還要求接地電阻在幾十歐姆以下,不只是產品價格貴,而且接地的施工費用也增加了費用。
綜合以上所述,除了需要絕緣和電壓變換等場合使用變壓器外,如果只需考慮防雷對策,最好使用既廉價又使用方便的串聯式避雷器。



熱線日記
Q1
需要測量重油儲藏罐的重油消耗量。從壓力感測器(液位計)輸出對應壓力0-100%的DC4-20mA的標準信號。因爲需要將正的數值顯示出來,所以要將變換器的輸出改爲DC20-4mA。還希望該輸出信號帶有輸出限制的功能。有沒有能實現以上功能的變換器?
A1

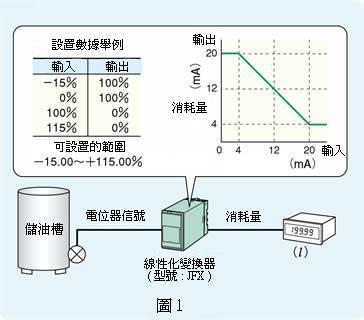

可編程型線性化變換器(型號:JFX)具有要求的功能。JFX是可以事先設置輸入信號和對應的輸出信號的變換器。按客戶要求,可以將輸出信號對應輸入信號的反向信號,還可以在輸出信號帶限制輸出的功能。設置的資料舉例如圖1的表所示。按例所示設置即可得到圖1所示的輸入輸出特性。改變設置內容請使用編程手操器(型號:PU-2A)。
圖1
Q2
由於需要監視驅動工廠生產線的馬達的電流,需要使用交流電流信號變換器。輸入爲AC0-5A時輸出爲DC4-16mA,輸入爲AC5-15A時輸出爲DC16-20mA。有沒有合適的產品?CT變比爲4,顯示器的刻度爲AC0-20-60A。電源使用AC100V。
A2

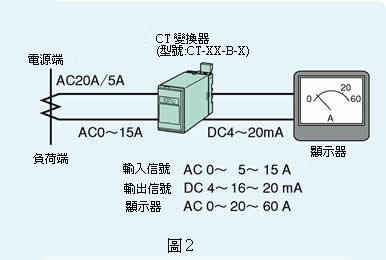

:CT變換器(型號:CT)的特殊規格可以使用。輸入爲AC0-5-15A對應的輸出信號爲DC4-16-20mA,型號爲CT-XX-B-X。該產品爲特殊規格,實際訂購前請和廠家聯繫。
圖2
Q3
需要測量食品公司所屬3層樓的儲藏倉庫裡的室溫。使用3只熱電阻,分別測量各層倉庫的室溫,還需要顯示3層倉庫的平均溫度。有沒有合適的產品?
A3

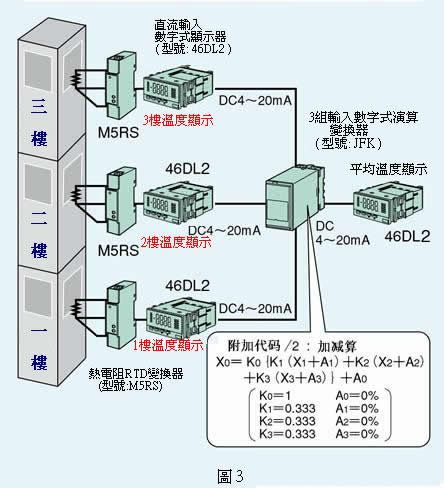

建議使用3台熱電阻變換器(型號:M5RS)和直流輸入數位式顯示器(型號:46DL2)4台以及1台計算平均值的3路輸入數位式演算變換器(型號:JFK)。JFK的附加代碼(演算式)請指定爲〈/2:加減算〉,各係數(K1=K2=K3)設定爲0.333。
圖3
Q4
想要在中央監控室,監視現場熱電偶測量的溫度。由於現場沒有電源,從現場到中央監控室的距離很遠,要架設補償導線很困難。有沒有可以使用的變換器?另外,由於現場沒有設置變換器的盤櫃,希望帶有現場防水型外殼。
A4

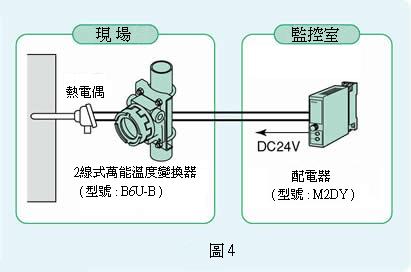

推薦使用2線制萬能溫度信號變換器(型號:B6U-B)和配電器(型號:M2DY)的組合。B6U-B是具有防水構造外殼的2線制萬能溫度信號變換器,測控室只要安裝一台M2DY,就不需在現場提供電源。B6U-B已取得各種防爆認證,在防爆區也可以使用。
圖4
