以下例子主要在介紹PC記錄器於工廠電量監視中的實際應用。
電力公司的電費單據中,主要按照用電量大小,可分成特別高壓送電（66kV）、高壓送電（6600V）、低壓送電（200V）等3大類。這裡所介紹的實例乃用戶和電力公司簽訂的高壓送電、功率不到500kW的合約。*注
使用電費計算是由基本費用和使用費用合計構成。基本費用是由當月和過去11個月內30分鐘間使用的最大消耗功率來做決定。這30分鐘能使用的功率需事先和電力公司簽訂合約，該合約稱作用電合約。如果超出合約規定的功率，用戶需向電力公司付違約金，而且以後12個月的基本費用按照該超出的功率計算，用戶將支付比通常高的電費。因此，爲了節省電費，必須節省該基本費用即30分鐘的消耗功率。
於是有很多的用戶,使用用電監視裝置來對全廠的用電情況進行監視。但是這種監視只能掌握工廠整體的用電情況，不能瞭解到每種設備的用電情況。爲了解決這個問題，達到對各設備的電量進行監視的目的，用戶採用了PC記錄器。

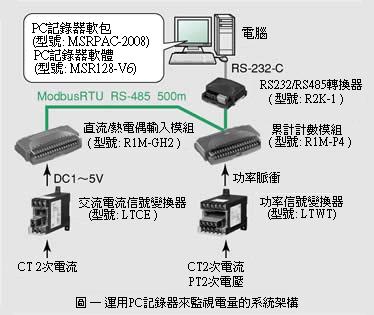

圖1是該系統的構成圖。將各設備分別連接一台功率信號變換器（型號：LTWT），使用其累計脈衝輸出的功能，將該功率累計脈衝信號接入可以計算累計脈衝的輸入模組（型號：R1M-P4），再連接使用PC記錄器軟體如圖2所示,用來顯示測量值。累計計數模組有規零功能，可通過外部輸入接點信號對累計值進行規零。它和用電監視裝置一樣可以測量30分鐘的用電功率。 |
此外使用電流信號變換器可以測量電流值作爲用電量的參考。功率=電流×電壓，因爲電壓爲一定值，所以只要測量電流值就可以掌握哪種設備的耗電量最多。將交流電流信號變換器（型號：LTCE）的輸出信號接入PC記錄器的輸入模組（型號：R1M-GH2），再通過PC記錄器所附帶的免費軟體MSR128就可以在電腦上顯示趨勢畫面，實現對各設備在一定時間段內用電情況的即時監視。
