MS通信 2009.12




MS通信是日商愛模系統股份有限公司每月在中文網站上定期發行的刊物。MS通信的源泉主要來自愛模系統在日本每月發行的企業月刊MS Today。MS Today自1992年創刊以來，在日本的發行量已達6萬多份。其內容包括：日本的測控行業的最新動向，實際應用案例，愛模系統的產品介紹，展覽會，免費培訓資訊等對廣大用戶有用的資訊。發行MS通信旨在通過介紹愛模系統的產品，向台灣用戶提供日本的行業資訊，增進兩國的技術交流。殷切希望MS通信成為溝通愛模系統和廣大用戶資訊交流的橋梁。歡迎對該刊物提出寶貴意見。

日商愛模系統股份有限公司，原本所發行一個月一次的MS通信自2010年開始, 將變更為每三個月為一期發行, 並一年四次定期於中文網站上發佈。

開放式匯流排網路連接無紙記錄器（型號：73VR3100）

愛模系統爲了替換傳統的有紙記錄器，相繼推出了現場盤面式安裝型,無紙記錄器（型號：73VR1100）和輸入卡可選擇型無紙記錄器（型號：73VR3100）以及輸入輸出卡一體型無紙記錄器（型號：73VR2102，2104，2106，2108，2110，2112）三種機型，供消費者依據系統內部的需求，進行彈性的搭配。

如上所述TFT液晶觸控螢幕的無紙記錄器（型號：73VR3100），往後將陸續研發提供不同屬性的輸入輸出模卡，來滿足使用者做多元性的搭配,下面將介紹其主要功能以及主要規格。請參照表1。

表1 73VR3100的主要規格

顯示部分的規格	顯示器	5.5英寸TFT液晶
	顯示色	256種
	分辨率	320×240點
	點間距	0.12×0.35mm
	背光源	冷陰極管
接口部分	Ethernet	符合IEEE802以及IEEE802.3規範
		10BASE-T/100BASE-TX(自動切換）
	IP位址	192.168.0.1（出廠設定值）
	CF卡插槽	1處（適合Type I）
		工作電壓 3.3V
輸入輸出部分	R3系列的I/O卡最多可安裝4塊模卡（參照表2，4）
輸入輸出通道	最多64通道
演算通道	最多64通道
採集周期	20毫秒，100毫秒，0.5秒，1秒，2秒，5秒，10秒，1分，10分
防護等級	符合IP65（螢幕正面）
外形尺寸	144（W）×144(H) ×245.1(D) mm
重量	約2.3公斤(不包含輸入輸出卡)

1，外觀

73VR3100爲了實現經濟又有效地來選擇不同用途的輸入信號，背部備有4個I/O卡槽，I/O卡是從本公司的遠端I/O 產品R3系列中選擇（對應的I/O卡如表2所示,後續新研發的模卡部分，請自行參閱本公司網頁,或來電洽詢）。另外通過安裝R3的各種通信卡，可以和其他公司的PLC連接（通信卡最多可安裝1塊，當使用通信卡時，I/O卡最多只能安裝3塊。）。具體連接在第5項中說明。
儘管前端中央採用了5.5型TFT液晶螢幕，盤裝開口尺寸仍然保持144毫米正方形，很容易替換傳統舊式的小型有紙型記錄器。

表2 輸入輸出卡（最多可設置4塊模卡）

輸入種類	型號	備註	採樣速度
輸入種類	型號	備註	20ms	100ms	0.5s
直流電流輸入	R3-SS4	4點（隔離）直流電流輸入	○	○	○
	R3-SS8	8點（隔離）直流電流輸入	×	○	○
	R3-SS8N	8點（非隔離）直流電流輸入	×	○	○
	R3-SS16N	16點（非隔離）直流電流輸入	×	○	○
直流電壓輸入	R3-SV4	4點（隔離）直流電壓輸入	○	○	○
	R3-SV4A	4點（隔離）mV 直流電壓輸入	○	○	○
	R3-SV4B	4點（隔離）高電壓直流電壓輸入	○	○	○
	R3-SV8	8點（隔離）直流電壓輸入	×	○	○
	R3-SV8A	8點（隔離）mV 直流電壓輸入	×	○	○
	R3-SV8B	8點（隔離）高電壓直流電壓輸入	×	○	○
	R3-SV8N	8點（非隔離）直流電壓輸入	○	○	○
	R3-SV16N	16點（非隔離）直流電壓輸入	×	○	○
熱電偶輸入	R3-TS4	4點（隔離）熱電偶輸入	×	×	○
熱電偶輸入	R3-TS8	8點（隔離）熱電偶輸入	×	×	○
熱電阻輸入	R3-RS4	4點（隔離）熱電阻輸入	×	×	○
熱電阻輸入	R3-RS8	8點（隔離）熱電阻輸入	×	×	○
配電器	R3-DS4	4點（隔離）2線制變送器帶電源的配電器	○	○	○
配電器	R3-DS8N	8點（非隔離）2線制變送器的配電器	×	○	○
交流電流輸入	R3-CT4	4點（隔離）交流電流輸入	×	×	○
	R3-CT4A	4點（隔離）鉗式比流器CLSA交流電流輸入	×	×	○
	R3-CT4B	4點（隔離）鉗式比流器CLSB交流電流輸入	×	×	○
	R3-CT8A	8點（隔離）鉗式比流器CLSA交流電流輸入	×	×	○
	R3-CT8B	8點（隔離）鉗式比流器CLSB 交流電流輸入	×	×	○
交流電壓輸入	R3-PT4	4點（隔離）交流電壓輸入	×	×	○
脈衝輸入	R3-PA2	2點速度/位置脈衝輸入	×	×	○
	R3-PA4	4點（隔離）高速脈衝輸入	×	×	○
	R3-PA4A	4點（隔離）高速脈衝累積輸入	×	×	○
	R3-PA16	16點（隔離）累積脈衝輸入	×	×	○
接點輸入	R3-DA16	Di16點（輸入電源內帶）接點輸入卡	○	○	○
接點輸出	R3-DC16	Do16點（繼電器）接點輸出卡	×	×	○

#各種輸入輸出卡的具體規範,請參閱本公司網路設置的規格書。註.○ 對應 ×未對應。

2，高速採樣和數據保存

73VR3100有20毫秒、100毫秒的高速採樣模式和500毫秒的一般採樣模式。採樣好的數據，按照設定的記錄周期保存到CF卡內。另外一邊記錄一邊還可以更換CF卡，同時也支援在線熱插拔的功能。

3，演算功能

對採集的數據可以進行即時的演算處理。演算種類有四則運算、邏輯運算、函數、乘法、濾波、峰值保持等等。演算種類一覽表請參照表3。

4，可通過本公司所提供之免費監視軟體MSR128-V6(支援中文化)同步監視功能

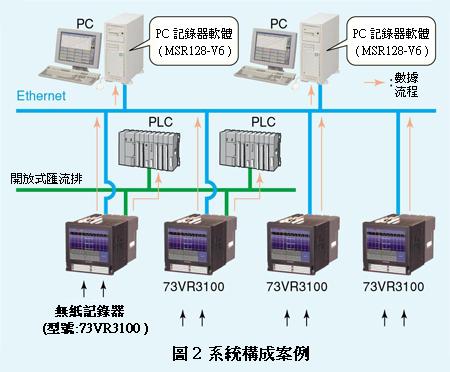

通過Ethernet連接，利用PC記錄器軟體（MSR128-V6）可以在電腦上實現同步監視（圖2）並可發佈語音警報。通過MSR128-V6的操作，可將73VR3100採集的數據轉換成MSR128-V6可以讀取的文件格式，還可以利用MSR128-V6的履歷資料顯示和印刷等各項功能。相關軟體訊息請參閱本公司網頁。

表3 演算種類一覽

分類	演算的種類
四則運算	加減運算，乘法，除法
邏輯運算	邏輯乘，邏輯和，否定， “異-或”邏輯
函數	開平方，類乘
累積	類比累積，脈衝累積差分
濾波	線性滯後，移動平均
峰值保持	峰值保持（最大）峰值保持（最小）

表4 搭配使用通信卡一覽

型號	備註
R3-NC1-N	CC-Link(對應類比信號16點)
R3-NC2-N	CC-Link(對應類比信號32點)
R3-NC3-N	CC-Link(對應Ver.2)
R3-ND1-N	DeviceNet(對應類比信號16點)
R3-ND2-N	DeviceNet(對應類比信號32點)
R3-ND3-N	DeviceNet(對應類比信號64點)
R3-NE1-N	Modbus/TCP (Ethernet)
R3-NF1-N	T Link(富士電機)
R3-NM1-N	Modbus
R3-NP1-N	PROFIBUS-DP
R3-NL1-N	LonWorks(對應類比信號16點)

5，和各種PLC的連接

可將遠端I/O系列的通信卡安裝在背部插槽，並通過開放式匯流排通信網路將73VR3100的輸入卡信號作爲PLC的輸入信號使用（對應的通信卡如表4）。
通過使用R3系列的通信卡，可以對應CC-Link，DeviceNet等8種通信協定。輸入卡的資料通過通信卡上傳到PLC。同時，73VR3100自身也可以採集這些資料，利用73VR3100的記錄，監視，檢索等功能簡單地實現對上傳到PLC的資料監視。對採集的資料還可以相應得到警報輸出，同時通過背部LAN介面和電腦的連接還可以用MSR128-V6監視資料（圖2）。PS.但需要注意的是，PLC不能控制73VR3100上安裝的輸出卡。

6，其他功能

73VR3100具有密碼設置功能。通過密碼的設置可用來禁止操作趨勢畫面，棒圖畫面，全畫面。還有異常時輸出功能，當發生停機故障時可向輸出卡輸出警報。

愛模系統目前已經開發了各種類型的無紙記錄器，請根據用途和條件選用合適的型號。往後我們還將繼續開發新型模卡，不斷充實該系列産品。

加熱爐使用了步進梁搬運裝置，現有的裝置通過500歐姆的旋鈕型可變電阻，用手動方式設定搬運的周期。這次改造希望將PLC的4-20mA控制信號在現場轉換成0-500歐姆的電阻信號來進行裝置的周期控制。有沒有合適的變換器？

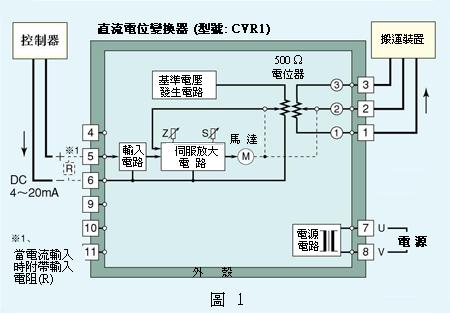

建議採用直流電位器變換器（型號：CVR1）。CVR1內部帶電位器，能夠接受DC4-20mA的電流，輸出成比例的電阻信號0-500歐姆（動作範圍：3-97%）。

由於河底的泥沙淤積影響河水水位的正確測量，需要使用信號變換器將泥沙的深度部分抵消（泥沙的深度定期用測量棒測量。）請推薦合適的産品。

推薦使用比例變換器（型號：M2REB），來抵消泥沙的深度部分。M2REB的偏置調整範圍爲-100至100%。例如，水位0-10米的輸入信號設定爲4-20mA，泥沙深度爲3米，水深爲1米時，水深的輸出爲DC5.6mA，深度爲3米的泥沙部分相當的4.8mA加在上面輸出即爲10.4mA。用M2REB將3米相當的電流信號30%（4.8mA）設置爲偏置，這樣就能得出水深相當的DC5.6mA的輸出。

使用PC記錄器（型號：R1M-GH）對倉庫進行溫度管理，因樓層加高，需要增加記錄的點數。由於通信線纜（RS-485）的總長已有300米，再增加設備就會超過RS-485的規格要求的500米。總長有600米左右，有沒有合適的解決辦法？

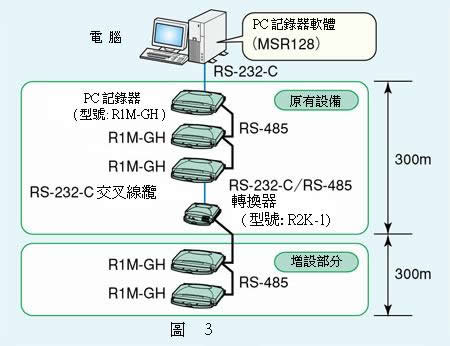

將通信線（RS-485）的一部分改爲RS-232C，就可以將總長延長到500米以上。具體如圖3所示，增設RS-232-C/RS-485轉換器（型號:R2K-1），R1M-GH的RS-232-C的通信埠前使用交叉線纜，就可以構成該系統。
