DL30 FAQ2

Webロガー2（形式：DL30）の演算機能を利用して、1時間ごとに1秒間だけON出力することができますか？

例えば、毎正時の00分01秒にONする場合の設定例を教えてください。

<A>

AIに時刻を入力できる機能とデジタル演算ペン（MD）を使用します。
（１）AIチャネルに時刻を設定し、"分"を指定します。

【設定例】
　�@ CH設定：時刻入力
　�A 時刻入力種別：分
　CH名称、CHコメント、工業単位は任意で構いません。

　�B “ 領域設定”をクリックします。

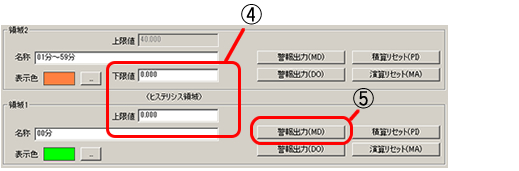

（２）領域設定を行います。使用領域数：２とします。
　�C 上限値：0.000、下限値：0.000

　�D “警報出力（MD）"をクリックして、出力したいMDチャネルを“ON”にします（ここでは、MD010を指定します）。

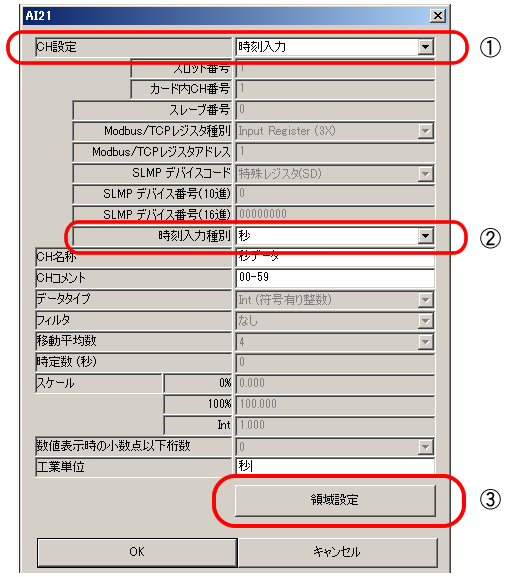

（３）AIチャネルに時刻を設定し、“分”を指定します。

【設定例】
　�@ CH設定：時刻入力
　�A 時刻入力種別：秒
　CH名称、CHコメント、工業単位は任意で構いません。

　�B “領域設定”をクリックします。

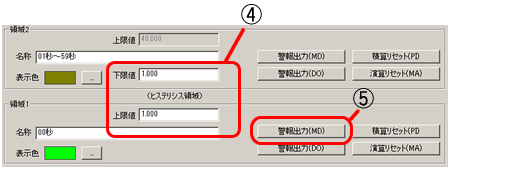

（４）領域設定を行います。使用領域数：２とします。
　�C 上限値：1.000、下限値：1.000

　�D “警報出力（MD）”をクリックして、出力したいMDチャネルを“ON”にします（ここでは、MD011を指定します）。

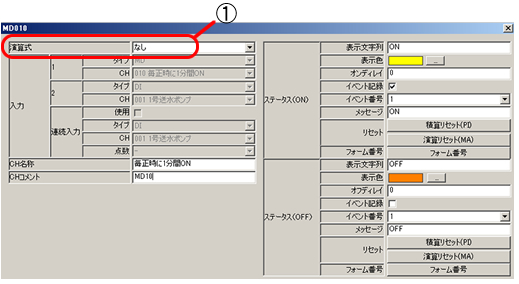

（５）「入出力」−「デジタル演算レジスタ（MD）をクリックします。（２）と（４）で登録したMDチャネルを指定します。ここでは、“MD010”と“MD011”をクリックします。
　�@ 演算式：なし
　CH名称、CHコメントは任意で構いません。

新しくMDチャネルを登録します。ここでは、“MD012”をクリックします。

　�A 演算式：AND
　入力1　タイプ：MD、CH：MD010
　入力2　タイプ：MD、CH：MD011　
　CH名称、CHコメントは任意で構いません。

MD010とMD011が同時にON（AND）したときのみ、MD012がONとなります。つまり、毎正時00分01秒のときだけ1秒間ONになります。
