DL30 FAQ22

Webロガー2（形式：DL30）のI/Oマッピング機能で登録可能な入出力はDI→DOとAI→AOであり、パルス入力（PI）はI/Oマッピングできません。たとえば、リモートI/O R3シリーズの積算パルス入力カード（形式：R3-PA8S）のパルス積算値をパルス出力カード（形式：R3-PC16AS）にI/Oマッピングするにはどのように設定すれば良いですか？

<A>

アナログ演算レジスタ（MA）を使用して、MA→AOとしてI/Oマッピングします。 まずは、PIチャネルは32bitデータですが、A0チャネルは16bitデータとなりますので、32bitの積算パルス入力カード（形式：R3-PA8S）の場合、下位16bitのみを用います。

① R3CONを用いてR3-PA8Sの積算パルスの上限値などを設定します。

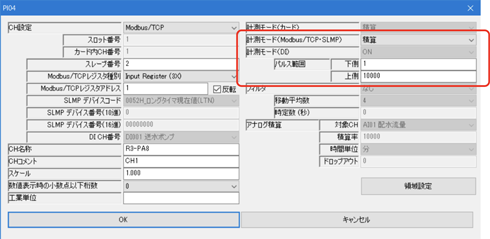

② R3-PA8Sのデータをパルス入力（PI）に登録します。R3-PA8Sは32bitデータサイズのため、R3-PC16Aに合わせて設定します。

計測モード（Modbus/TCP・SLMP）：積算
パルス範囲 下限：1
パルス範囲 上限：10000

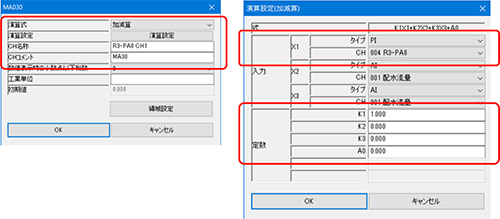

③ 登録したPIチャネルをアナログ演算レジスタ（MA）に登録します。

演算式：加減算を選択します。
加減算の
演算設定：X1にタイプ:PIと②で登録したチャネルを指定します。
定数にはK1:1.000、K2:0.000、K3:0.000、A0:0.000 とします。

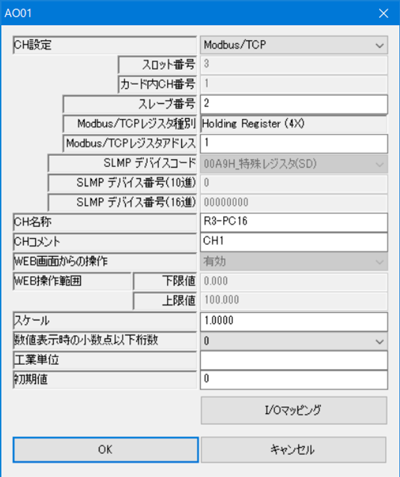

④ R3-PC16ASをアナログ出力（AO）チャネルに登録します。

スケールは、1.0000とします。

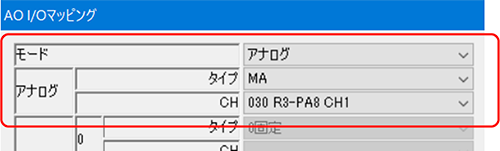

⑤ I/Oマッピングを設定します。

タイプ：MAとして、③で登録したMAチャネルを指定します。
