DL30 FAQ23

Webロガー2（形式：DL30）を使用して電力監視を行っています。
力率を測定し、アナログ入力0〜100％として入力したとき、
0〜50％を0.5〜1.0、50〜100％を−1.0〜−0.5と表示させることはできますか？

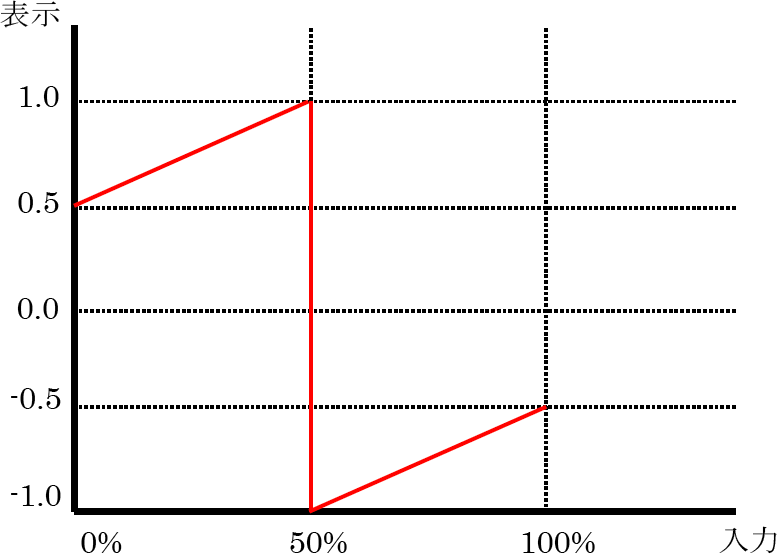

図1

<A>

AI01の入力をMDスケーリングで0.5〜1.5に変換した後、50％になったところで減算を行い、
−1.0〜−0.5にします。

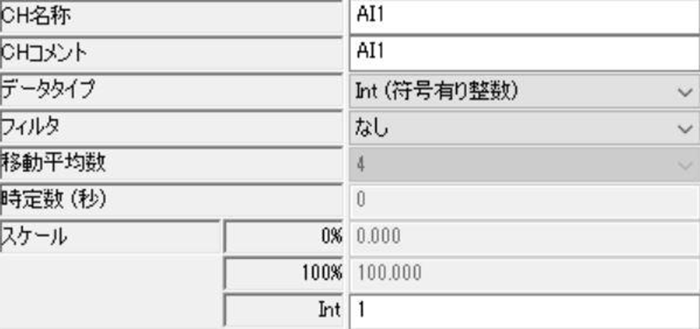

（１）DL30用コンフィギュレータソフトウェア（形式：DL30CFG）でアナログ入力（AI）の
AI01を以下のように設定します。

図2

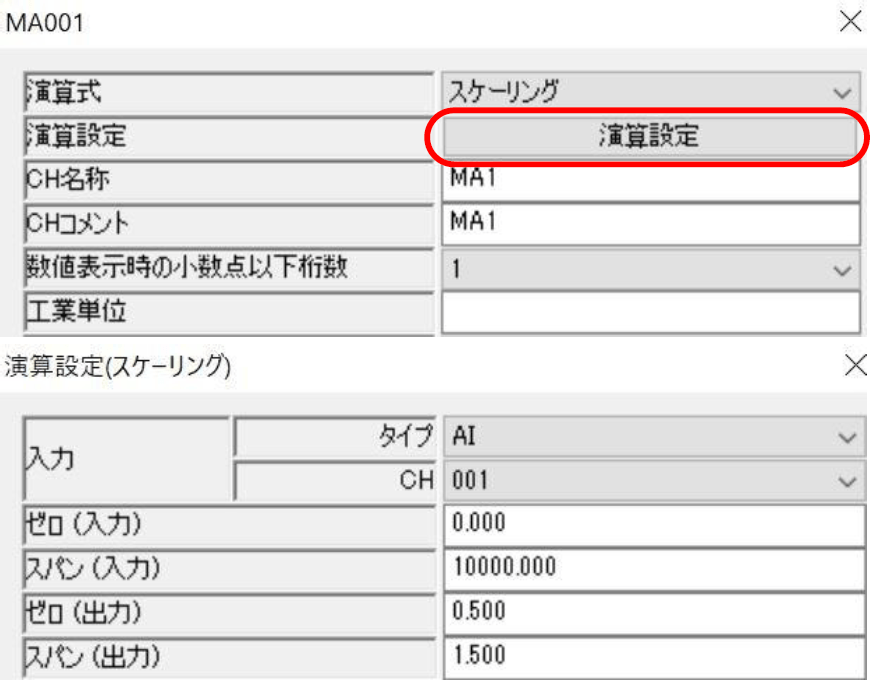

（２）AI01をアナログ演算レジスタ（MA）のMA001でスケーリング演算します。

図3

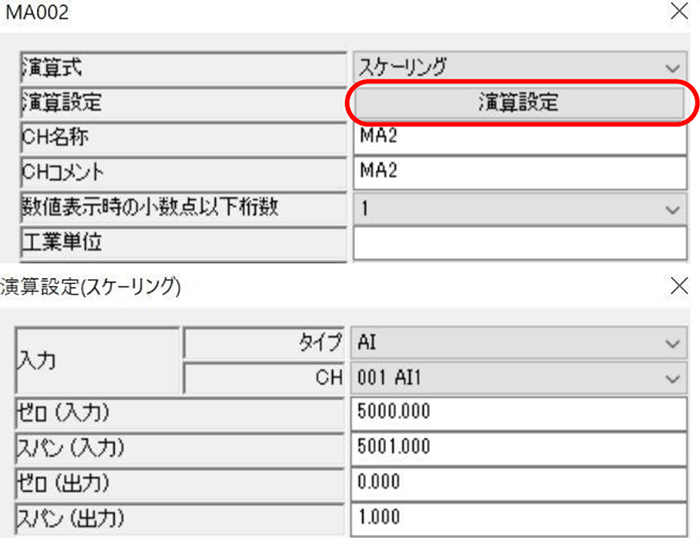

（３）（２）とは別に、AI01をMA002でスケーリング演算し、50％の境目を作ります。

図4

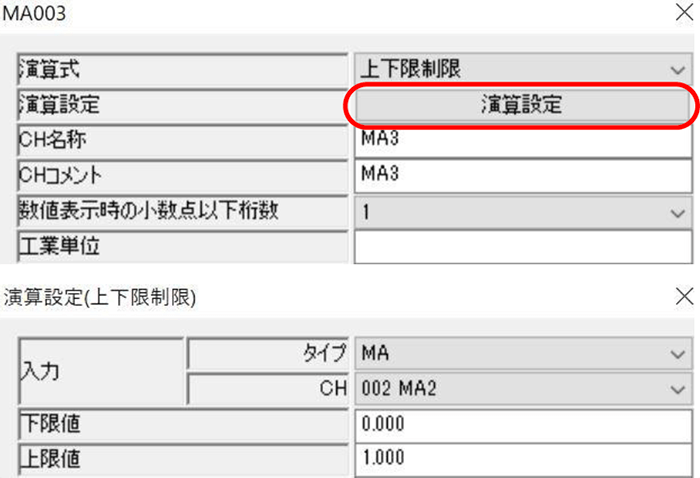

（４）MA002にMA003で上下限制限をかけて出力が振り切ってしまうことを防ぎます。

図5

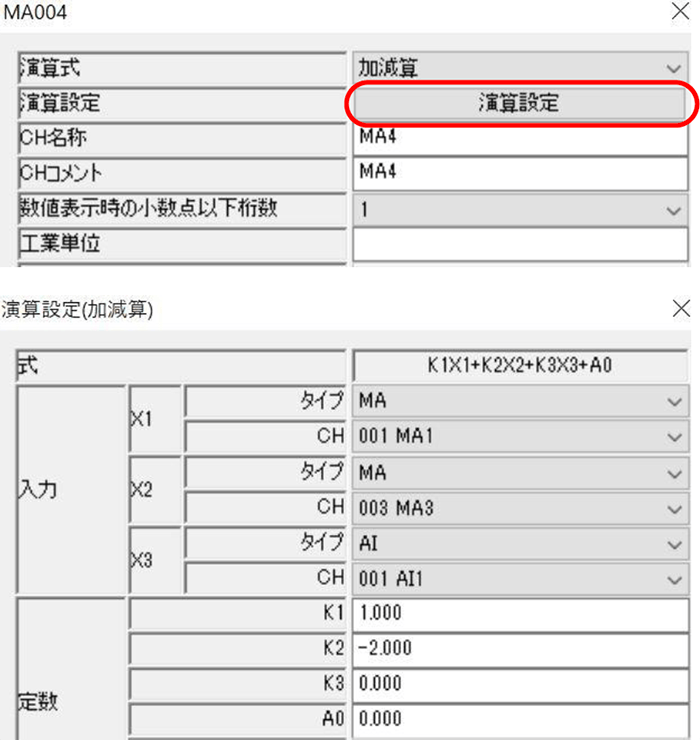

（５）MA004で加減算を用いてMA001−2×MA003とします。

図6

（６）MA004をトレンド表示すると、0〜50％が0.5〜1.0、50〜100％が−1.0〜−0.5の
表示になります。
