DL30 FAQ6

Webロガー2用作画ソフトウェア（形式：DL30 Web Designer）を使用してユーザー定義画面からアナログ値を入力し、1チャネルだけでなく複数のチャネルから信号を出力したいのですが、どのように設定すれば良いですか？

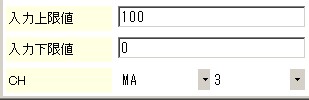

① DL30 Web Designerの部品一覧から「数値入力」を登録し、プロパティのCHでアナログ演算レジスタ（MA）を指定します。図1の例では、チャネル番号3を指定しています。

図1

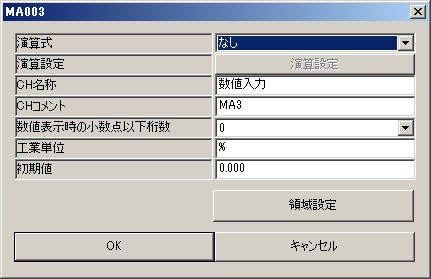

② DL30コンフィギュレータソフトウェア（形式： DL30CFG）のアナログ演算レジスタ（MA）に数値入力用のチャネルを登録します。

図2

③ 信号を出力したいアナログ出力（AO）チャネルを登録します。

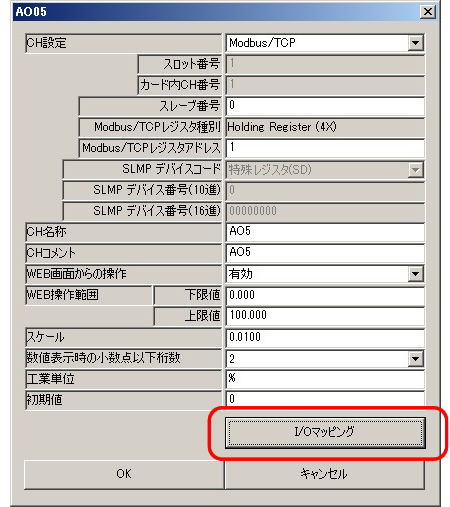

“I/Oマッピング”をクリックします。

図3

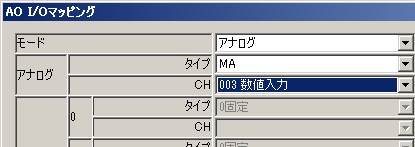

④ 設定内容を以下のように指定します。
　　　モード：アナログ
　　　アナログタイプ：MA
　　　CH：003 数値入力

※ 出力が1チャネルだけの場合、① のプロパティは直接、「アナログ出力チャネル（AO）」を指定してください。
