DL8 FAQ11

データマル（形式：DL8）の警報出力機能を利用して、ある場所（Ａ地点）で発生した警報の接点をEthernet経由で他の場所（Ｂ地点）にて接点を出力することはできますか？

<A>

DL8の「Modbusマスタ・スレーブ機能」とタイプBとタイプCに搭載されている「警報出力機能」を利用した方法で接点信号を伝送できます。

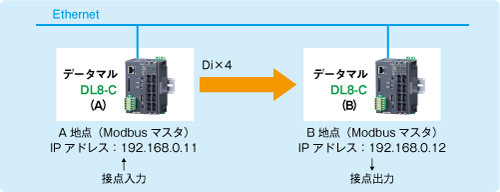

機器構成は、以下の通りです。

�@Ａ地点には、DL8-B-RとR8-DA4Aの組合せ。（Modbusマスタ）

�AＢ地点には、DL8-B-RとR8-DC4Aの組合せ。（Modbusスレーブ）

主な設定内容を記載します。

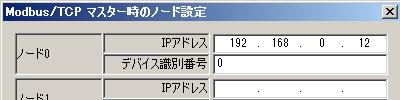

（１）DL8(A)にDL8(B)のIPアドレスを登録します。

（２）DL8(A)の「デジタル出力（DO）」にDL8(B)のDO1を割り付けます。

（３）DL8(B)の「Modbus/TCPスレーブ」機能を有効にします。

（注）設定後は電源リセットで有効になります。

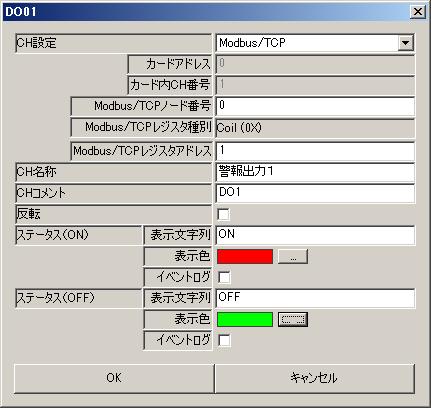

（４）DL8(B)の「デジタル出力（DO）」にR8-DC4Aの各chを割り付けます。下図はDO01をR8-DA4A（カードアドレス0）のCH1に割り付けた例です。
