DL8 FAQ13

データマル（形式：DL8）のアナログ入力（AI）チャネルの領域設定で不感帯の考え方を教えてください。

<A>

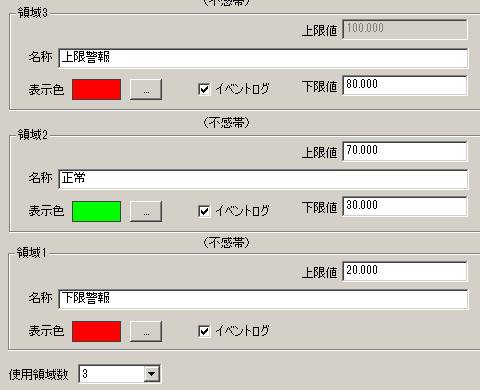

不感帯の設定例を図に示し説明します。【使用領域数】を"3"として

【領域3】下限値：80
【領域2】上限値：70　下限値：30
【領域1】上限値：20

と設定した場合は

�@上限警報
入力値が正常域から80を超えたときに上限警報の領域に入ります（上限警報発生）。
入力値が80以下になっても70以上の場合（例：75）は上限警報を維持します。70以下で正常に戻ります（上限警報復帰）。

�A下限警報
入力値が正常域から20以下に下がったときに下限警報の領域に入ります（下限警報発生）。
入力値が20以上になっても30以下の場合（例：25）は下限警報を維持します。30以下で正常に戻ります（下限警報復帰）。
