DL8 FAQ2

電力マルチユニット（形式：R7EWTU）で計測した電流や有効電力などのデータを、データマル（形式：DL8）で表示させることは可能ですか。

<A>

R7EWTUのデータ長は2ワードデータとなるため、アナログ入力（AI）として設定することはできませんが、パルス入力（PI）でペン設定を行えば表示可能となります。

設定については以下の通りとなります。

1．設定画面"入出力"タブを選択し、"Modbus/TCP マスター時のノード設定"にてR7EWTUをスレーブ機器として登録

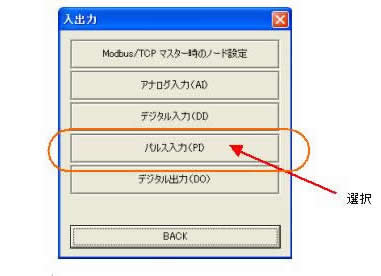

2．設定画面"入出力"タブ内"パルス入力(PI)"を選択し、各設定を行う。
例として、1回路目の有効電力を表示する場合の設定は以下の通りとなります。

レジスタアドレスについては、R7EWTUの取扱説明書P.11"Modbus測定値"を参照してください。

ch名称、chコメント、スケール、小数点以下桁数、工業単位については、任意の名称、値に設定してください。

以上の設定を行い、設定を本体に転送することで設定が反映され、Web画面にて有効電力が表示されます。
