DL8 FAQ25

データマル（形式：DL8）の機能を用いて一定周期でパルス出力（1秒間ON）を行う設定をすることはできますか？

<A>

タイプB、C、Dの機能にある警報出力を利用します。

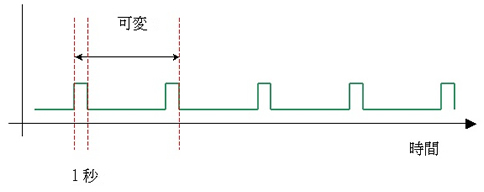

以下の手順に沿って設定を行うと2秒単位周期で1秒間ONの出力を行います（なお、バージョンV1.5で追加されたAIに時刻を入力できる機能を利用しています）。

（１）コンフィギュレータソフト（形式：DLCFG）を用いて「読み出し（本体）」−「入出力」−「デジタル出力」で「DO1」を設定します。I/Oのカード出力CHに割り付けてください（図１）。

図1

（２）AIチャネルに時刻を設定し、"秒" を指定します（図2）。

設定例）
�@　CH設定：時刻
�A　時刻入力：秒
CH名称、CHコメント、工業単位は任意で構いません。

図2

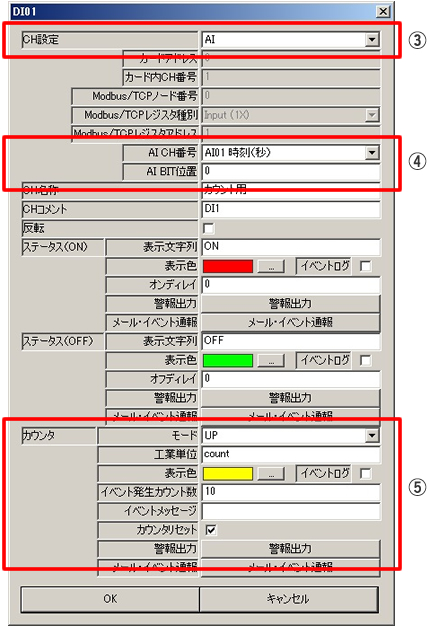

（３）DIチャネルを設定します（図3）。
�B　CH設定：AI
�C　AI CH番号：「AI01 時刻（秒）」
　　AI BIT位置：0　　　※1秒毎にON/OFFを繰り返します。

カウンタを設定します。
�D　モード：UP
　イベント発生カウント数：10　　※この値×「2秒」がパルス出力周期となります。
　カウンタリセット：チェックを入れる。
　警報出力：→「DO O1」の出力をON（図4）。

図3

（警報出力の設定例）

図4

�E　以上の設定で「DO1」が一定間隔で1秒間ONになります。
