データマル（形式：DL8）のバージョン1.4から追加されましたAo出力機能で、0〜100%で指定する以外に、実量値で値を出力することはできますか？

<A>

できます。AOチャネルの初期設定は、図１のように
　　下限値：0
　　上限値：100
　　スケール：0.01

　　となっています。エムジーのリモートI/Oから出力する場合、出力レンジを0〜100%として、0〜10000で扱っています。
AOデータ画面から“100”を入力すると、100÷0.01=10000　となり、リモートI/Oで設定されているレンジの最大値で出力されます。
例えば、I/Oカードの出力レンジが4〜20mA DCの場合、20mA DCが出力されます。

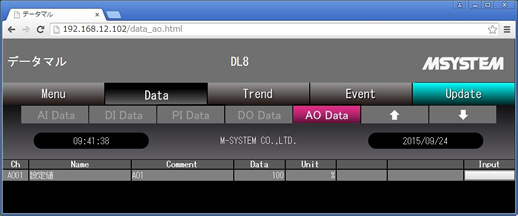

図1

例1） 実量値0〜20m³に対して4〜20mA DCとなっていて、画面に“20”と入力して20mA出力したい場合、図２のように
　　下限値：0
　　上限値：20
　　スケール：0.002
とします。20÷0.002=10000となり、リモートI/Oの最大値で出力されます。

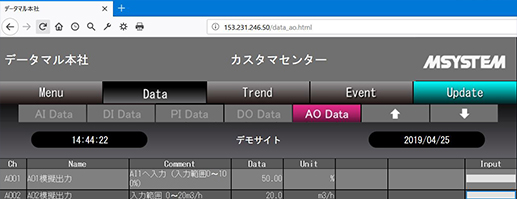

図2
