データマル（形式：DL8）に接点が入力されたときに、接点の出力を1周期（1パルス）だけ行う方法について教えてください。

<A>

タイプB、C、Dの機能にある警報出力を利用します。接点を入力するDIチャネルのカウントを行い、カウント値が“1”になったときに接点を出力（ON）するように設定します。実行すると以下のような動きになります。

（１）コンフィギュレータソフトウェア（形式：DLCFG）で対象のDIのONをカウントします。DI01に入力して、DO01から出力を行う設定例を記載します。「読み出し（本体）」−「入出力」−「デジタル入力」で「DI01 の「カウンタ」項目を設定します。

設定例）
�@ モード：UP
�A イベント発生カウント数：1
�B カウンタリセット：チェックを入れる
�C 警報出力：→「DO O1」の出力をON（図2）
工業単位、イベントメッセージは任意に設定をしてください。

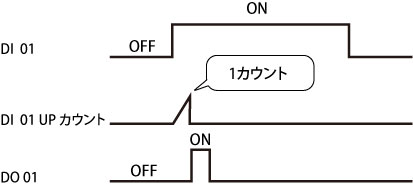

図1

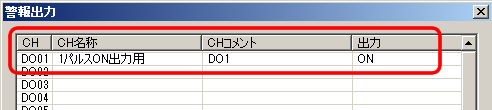

図2

以上の設定により、DI01がONしたとき、DO01は1周期だけがONします。
