データマル(形式:DL8)からPLCへI/Oマッピング機能を使用して、直流電圧入力カード(形式:R8-SV4N)に1〜5V DCの信号を取り込みModbus通信で伝送します。しかし、PLC側は1〜5V DC に対して0〜12000でデータを受け取る仕様になっています。どのように設定をすれば良いでしょうか?
<A>
R8コンフィギュレータソフトウェア(形式:R8CFG)を使用します。
R8-SV4Nの側面にあるSW4-8 をONにします。
コンフィギュレーションモード |
SW4 |
8 |
ディップスイッチ(*) |
OFF |
PC |
ON |
|

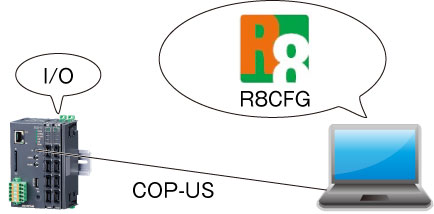

データマルのR8CFG用ステレオジャック(I/O)を、COP-USで接続します。

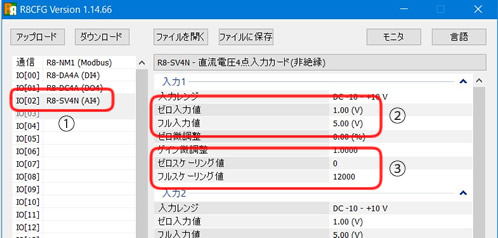

R8CFGで「アップロード」を行い、@ R8-SV4Nを選択して詳細設定画面を表示します。
A ゼロ入力値:1.00(V)、フル入力値:5.00(V) とします。
B ゼロスケーリング値:0、フルスケーリング値:12000 とします。

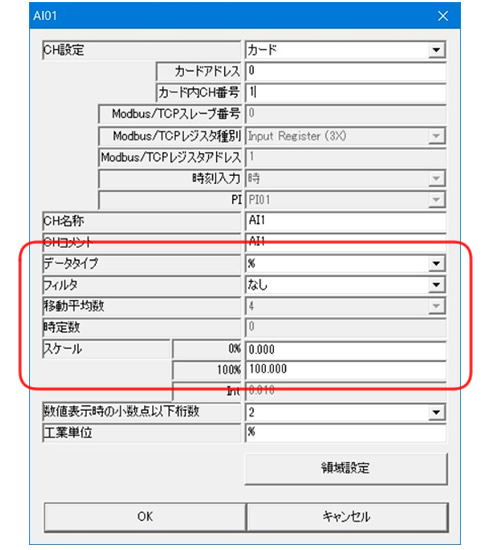

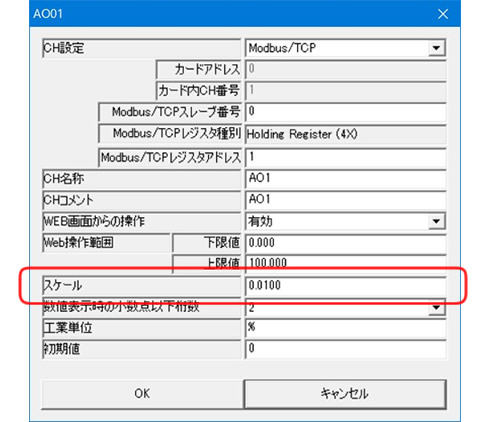

なお、DL8ではスケールを設定する必要はありません。AIチャネルのデータタイプは"%"、スケールは初期値のまま、AOチャネルのスケール"0.01"の初期値のままで結構です。
|
