DL8 FAQ38

データマル（形式：DL8）でリモートI/O（形式：R1M-GH2）や他メーカーのセンサなどModbusスレーブ機能をもった端末からネットワーク変換器（形式：GR8-EM）を経由してModbusで取得した浮動小数点数32ビット実数のデータをI/Oマッピング機能を使用して、直流電流出力カード（形式：R8-YS2）から4〜20mA DCの信号を出力したいのですが、どのように設定をすれば良いでしょうか？

<A>

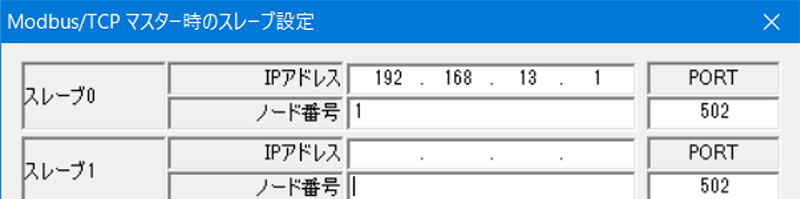

① R1M-GH2やセンサなどのI/OをModbusスレーブに登録します。

図1

IPアドレス：GR8-EMに設定しているIPアドレス
ノード番号：Modbusノードアドレスのことです。ここでは、“1”とします。

② DL8のチャネルにセンサのチャネルを割り付けます。データが32ビット長の実数の場合、チャネルの登録はアナログ入力(AI)ではなく、パルス入力(PI)を使用します。図2は、R1M-GH2のch1を登録した例です。Modbusレジスタ種別、レジスタアドレスやアドレスのビット反転などは、I/O側と合わせてください。

計測モード（Modbus/TCP）：float を選択します。

図2

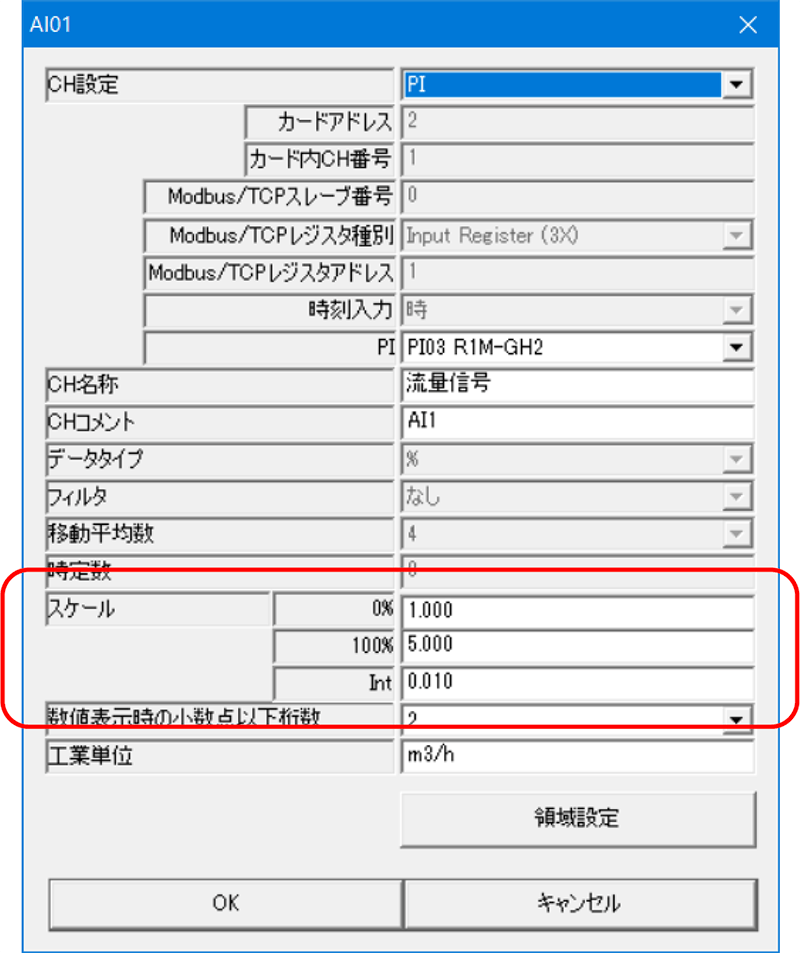

③ アナログ入力（AI）のAI01に②で登録したパルス入力（PI）のチャネルを割り付け、実量に変換します。図3は、R1M-GH2から実量値（電圧 1〜5V）で上がってきたデータ1〜5を0〜10000に変換する設定例です。

「スケール」を

図3

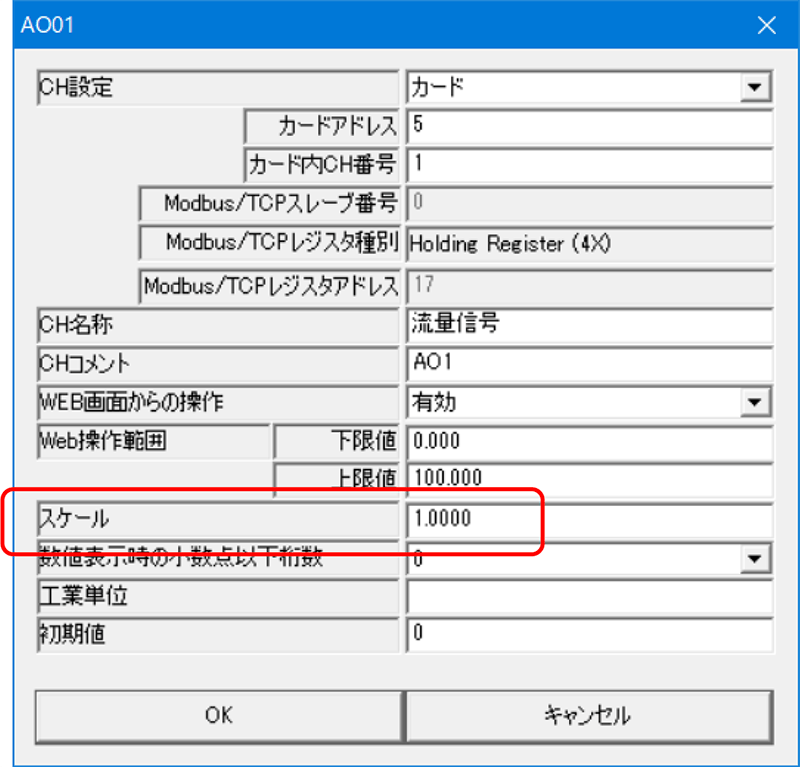

④ アナログ出力（AO）のAO01にR3-YS2のch1を割り付けます。

ここでは、カードアドレス：5、カード内CH番号：1としています。
スケールは、1.0000 とします。

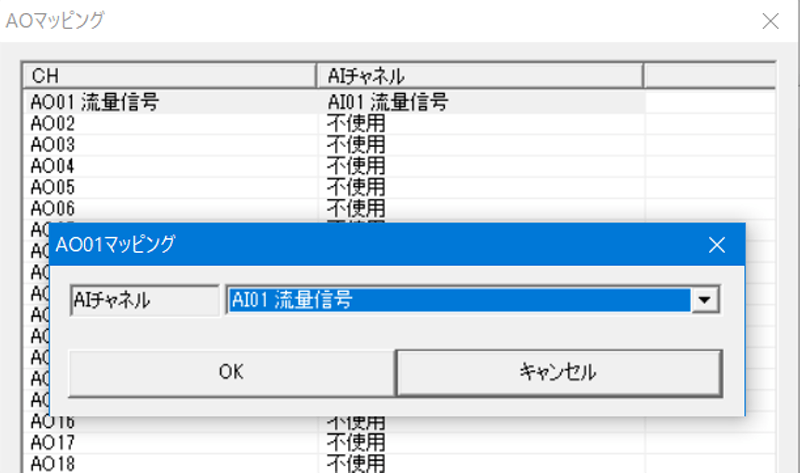

⑤ I/0マッピングでAI01→AO01へ設定します。
