MsysNet Q14

接点入力/積算値出力(形式:44)を使用したいのですが、このブロックのリセットSWは初期状態で“1”になっています。この場合、立ち上げ時に“0”に手動で書き換えませんと積算されません。自動で“0”にする方法があれば教えてください。
<A>
システム内部SW(形式:94)のホットスタート/コールドスタートの接点を条件に下記シーケンスを組めば実現できます。
システム内部スイッチには、コールドスタート時にONなる端子(端子番号=01)、ホットスタート時にONになる端子(端子番号=02)があります。 このスイッチのどちらかがONになった時に、接点入力/積算値出力(形式:44)のリセットSWをOFFすれば良いことになります。 同時に、システム内部SW(形式94)のホットスタート/コールドスタートの接点をOFFにし、次回のスタート時の検出に備えます。

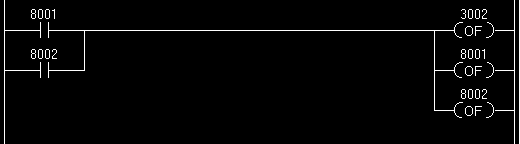

具体的には、下記のシーケンスラダー図をご参照ください。
この例では、接点入力/積算値出力(形式:44)はグループ30に割り付けております。
 |
