MsysNet Q32

ワンループコントローラ（形式：ABA）を使っています。前面の操作はG02もしくはG03のどちらかしか表示できません。何か良い方法はないですか？

<A>

ワンループコントローラ（形式：ABA）の前面表示はフィールド端子（形式F06のGroup01）のItem30(表示するループのグループ番号)で決まります。したがって、その内容を変更することにより表示ループの切換えができます。ビルダーソフト（形式：SFEW）を使えば、2（G02）もしくは3（G03）を設定することにより切換える設定が可能です。
たとえば、接点入力端子に外部スイッチを接続し、シーケンスのワンショットコイルで演算ブロックのパラメータ設定ブロックの設定指令スイッチを切換えます。パラメータ設定ブロックは2個必要です。1つのパラメータ設定ブロックの内部設定パラメータを2、もう1つのパラメータ設定ブロックの内部設定パラメータを3にし接点入力の変化により、シーケンスのワンショットコイルで切換えることができます。

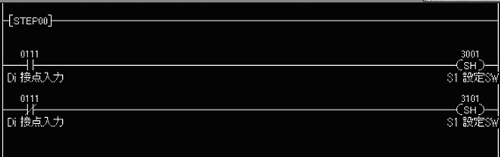

Group30、31にパラメータ設定ブロックを登録した場合の例を図1に示します。

図1

なお、ABH／ABEは前面パネルで切換えが可能です。
