MsysNet Q38

各水源地の配水流量積算を合計して、帳票出力したいのですが、どのようにすればよろしいでしょうか?
構成は次のとおりです。
OPU(SFDN搭載)---- LK1 -----SML-G4 (アナログ流量瞬時値入力用)
下記3点の積算値を合計したい。
1カ所目が 150m3/h
2カ所目が 200m3/h
3カ所目が 300m3/hです。
<A>
瞬時値積算は積算(68)で行います。1パルスあたりの重みは積算率を変えてあわせます。
その結果をパルス加算(45)で加算します。

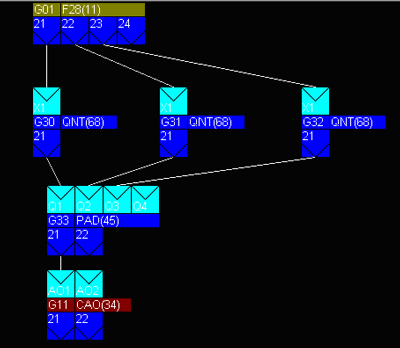

例として、フィールド端子から3点の流量瞬時値を読み込み積算後、積算値を伝送端子(Group11)にわたす「アナログ接続図」を示します。
【アナログ接続図】
【G30 パラメータ】
Item |
11 |
0121 |
|
12 |
10000 |
|
13 |
300.00 |
|
14 |
2 |
【G31 パラメータ】
Item |
11 |
0122 |
|
12 |
10000 |
|
13 |
200.00 |
|
14 |
2 |
【G32 パラメータ】
Item |
11 |
0123 |
|
12 |
10000 |
|
13 |
150.00 |
|
14 |
2 |
【G33 パラメータ】
Item |
11 |
3021 |
|
12 |
3121 |
|
13 |
3221 |
【G11 パラメータ】
|
