MsysNet Q52

分析装置からの出力信号としてBCD3桁の信号があります。この出力信号は、1出力で2量の分析値を切替えて出力しており、A値とB値の識別信号の接点が1点あります。これらの信号を、MsysNet機器に取込み、監視操作ソフト(形式:SFDN)にて表示させたいのですが、その方法を教えてください。
<A>

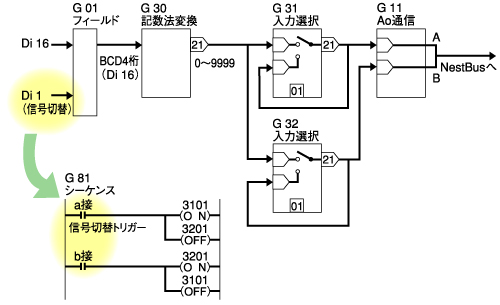

BCD3桁(Di12)と識別信号(Di1)の取込みに用いるI/Oとしては、多点入出力ユニット(形式:39M)が良いでしょう。39Mから入力した信号を内部の計器ブロックにより、次のように処理します。
●解説
入力選択ブロックを上図のように用いることにより、識別信号のON/OFFによりアナログ値をホールドさせます。識別信号がONのときにはG31をホールド。OFFのときはG32をホールドすることにより、1つのBCD3桁信号を2つのアナログ信号として、上位へ送信することができます。 |
