MsysNet Q61

MsysNetの計器ブロックを使用して、アナログ2量の信号の値が小さい方を自動的に選択して出力したいのですが、計器ブロックは何を使用すれば良いでしょうか?
<A>

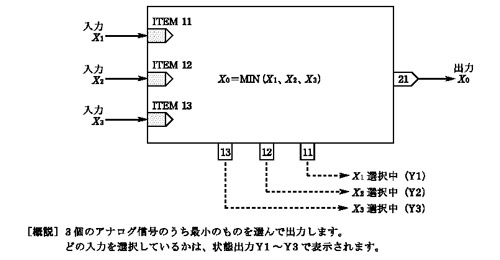

信号選択の中の最小値選択(形式:74)を使用することにより可能です。このブロックを使用するとアナログ3量の入力から、最小値を自動選択して出力することができます。今回は、アナログ2量での比較ということですので、入力3には、無接続の0000(GGNN)を登録します。それにより、自動的に入力3には、115%の値が設定されますので、他の2入力に対して影響なく比較することができます。
|
