バックアップ付シングルループコントローラ(形式:SC110)のファームウェアバージョン1.20で追加された「バランス復帰モード」について教えてください。
<A>
Gr04 Item85に「バックアップ復帰モード」の項目が追加されて、「0=バランスレス復帰モード」と「1=バランス復帰モード」を選択できるようになりました。 これは、調節計ブロックのMVがフィールド端子Mv2と直接接続しているかどうかで使い分けできるようになっています。

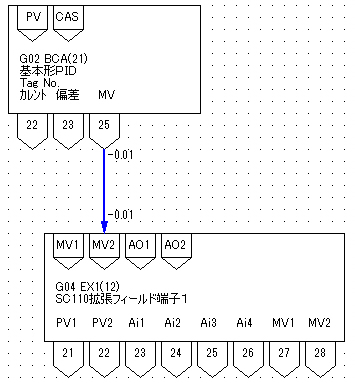

■ バランスレス復帰モード バックアップユニットからの出力を本体からの出力に復帰するとき、バックアップ出力のMVに本体のMVが追従して自動でトラッキングします(バランスレス)。 これは、図1のアナログ接続端子画面のように、調節計ブロックの MV とフィールド端子のMV2が直接接続されていることが条件です。 もし、直接接続されていない場合は、バランス復帰モードをご使用ください。
 図1

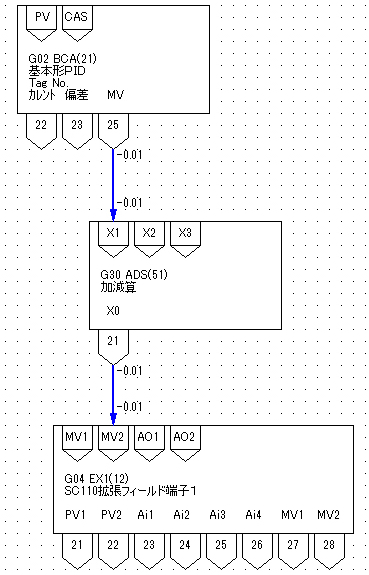

■ バランス復帰モード バックアップユニットからの出力を本体からの出力に復帰するとき、バックアップ出力のMVに本体のMVは追従しませんので、本体MVの出力値を手動でバックアップMVの出力値に合わせる必要があります(バランス)。 これは、図2のアナログ接続端子画面のように、調節計ブロックの MV とフィールド端子のMv2の間に演算ブロックなどを接続している場合に使用します。
 図2

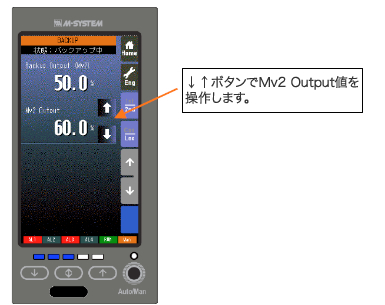

MVの出力値は、エンジニアリング用画面のバックアップ画面で操作します。
 |
