MsysNet Q79

シングルループコントローラ(形式:SC200)の断続出力形を使用します。
断続出力PIDブロック(略号:SCA)がGr03にしか登録できないため、デジタル表示画面が2nd(2次ループ)側になります。
1st(1次ループ)側に表示するためにはどのようにすれば良いでしょうか?
<A>
シングルループコントローラSCシリーズのGr01には、「1次系で表示するループのグループ番号」を指定する項目があります。
今回のように2次系だけを使用して1stで表示する場合は、

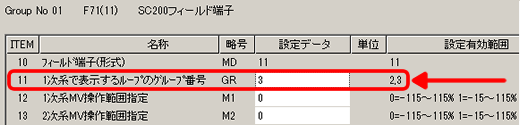

Gr01 Item11:3
としてください。
 |
