SCADALINXpro FAQ7

SCADALINXpro Serverと、エムジーのリモートI/O、R1Mシリーズを接続する方法を教えてください。

<A>

SCADALINXproの設定方法の詳細は、接続マニュアルを参照してください。R1Mシリーズとネットワーク変換器（形式：72EM2）に関する設定の詳細は、それぞれの製品に付属のマニュアルを参照してください。ここでは次の例を使って解説します。

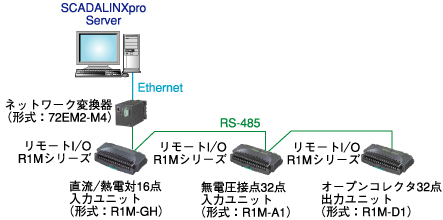

１．接続例

２．R1Mの設定
R1Mのノード番号を設定します。R1Mの「アドレス設定用ロータリースイッチ」で設定します。3台のR1Mについて、それぞれ異なるノード番号を設定します。ここでは次のように設定した場合を考えます。
　　　R1M-GH2　1
　　　R1M-A1 　 2
　　　R1M-D1 　 3

３．72EM2の設定
72EM2のIPアドレスを設定します。工場出荷時の設定は192.168.0.1です。なおポート番号は502固定です。

４．SCADALINXproサーバーの設定
　（1）次の手順で、Application→Tag→Driverにユニットを追加します
　Driverを右クリック→ユニット追加→エムシステム技研→Ethernet→R3/R5/D3/72EMシリーズ

　（2）ユニットのプロパティを設定します
　　ユニットのプロパティの通信設定ボタンをクリックして、開いたダイアログの設定をします。
　　　・タブ「パソコン側設定」
　　　　パソコン側のIPアドレスを設定します。
　　　・タブ「ユニット側設定」
　　　　ユニットIPアドレスに、72EM2のIPアドレスを設定します。
　　　　ユニットポート番号は502にします。
　　　　この設定が済んだら、ボタン「ピングテスト」をクリックして、PINGが通ることを確認します。
　
　　　・タブ「接続テスト」
　　　　上記の設定後、テスト実行ボタンをクリックします。次のようになることを確認します。
　　　　「>ポートオープン成功」
　　　　「>接続NG。」
　　　　
　（3）ユニットの下にフォルダを作成します
　フォルダを3つ作成します。それぞれのフォルダについて、プロパティのタブ「通信設定」を設定します。
　通信設定タブの「ネットワーク設定」の欄に、２で設定したR1Mのノード番号を設定します。
　1つめのフォルダは1、2つめのフォルダは2､3つめのフォルダは3にします。
　フォルダ内のタグは、ここで設定したノード番号に対応するR1Mと通信します。

　（4）タグを追加します
　タグを追加して、追加したタグのプロパティを設定します。
　タグのプロパティ→アドレス設定タブで、デバイス、アドレス、タイプの項目を設定します。
　これらの項目の詳細は、R1Mの仕様書か、Modobusプロトコル概説書のR1Mの項目を参照してください。ここではアドレス設定タブの設定例を、2つ紹介します。
　
　【例1】アナログ入力%値を取り込む場合
　　タグのプロパティを次のようにします。
　　[電圧値の1つめのチャンネル用の設定]
　　デバイス:02-IR 入力レジスタ(3x)
　　アドレス:30001
　　タイプ:3-整数バイナリ
　　サイズ:2-16bit(ワード) 　

　【例2】チャンネル毎アナログ入力値(工業単位値)を取り込む場合
　　タグのプロパティを次のようにします。
　　[電圧値の1つめのチャンネル用の設定]
　　デバイス:02-IR 入力レジスタ(3x)
　　アドレス:30017
　　タイプ:5-単精度浮動小数型(IEEE)
　　サイズ:3-32bit(ダブルワード)

【注　意】
　タグのプロパティの「デバイス」欄は、整数用の設定(02-IR 入力レジスタ(3x))にします。
　「デバイス」欄で浮動小数用に設定するのは、R3などを接続するときに30257以降のアドレスから浮動小数値を取り込む場合です。
　R1Mシリーズはアドレス30017から取り込むので、「デバイス」欄は整数用の設定(02-IR 入力レジスタ(3x))にします。
