SCADALINXpro FAQ8

PLCから入力する値を工学値変換をする方法を教えてください。
PLCからは最小0/最大4096の値が入力されます。
この値を最小0℃/最大100℃で取り扱うには、どのような設定をすればよろしいでしょうか？

<A>

タグごとに設定できるフィルタ機能を使用します。
タグのフィルタ機能は、PLCから取得したデータをタグにセットする時点で自動的に工学値変換が行われます。
そのため、画面表示やロギングなど、タグの値を利用するアプリケーション側は工学値変換済みの値を使用することができます。

上記の例の場合、以下の設定を行います。

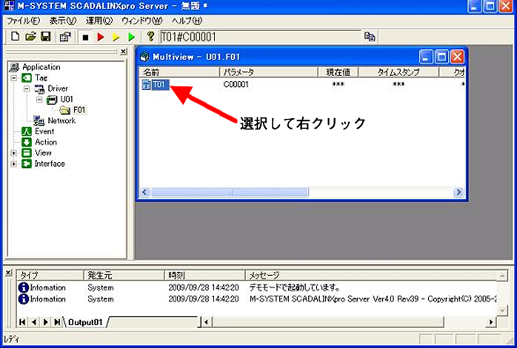

(1) タグ(下記の場合T01)を右クリックし、「プロパティ」を選択します。

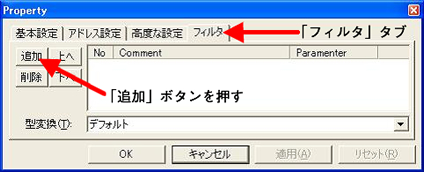

(2)「フィルタ」タブを選択し、「追加」ボタンを押します。

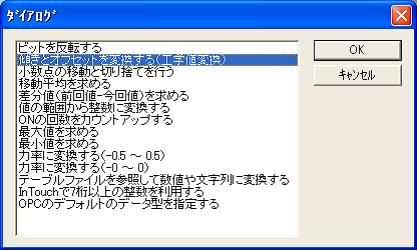

(3)「ダイヤログ」で、「傾きとオフセットを変換する(工学値変換)」を選択します。

(4) 上記の例では「PLC：最小0/最大4096　→ 最小0℃/最大100℃ 変換」なので 下記のように設定します。

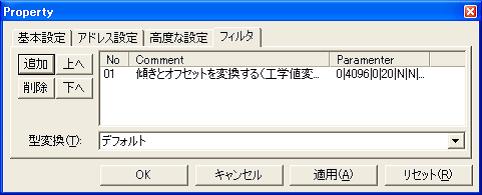

(5) 最後に「適用」ボタンを押します。
