电量信号变换器的说明

[说明] 电量信号变换器的说明

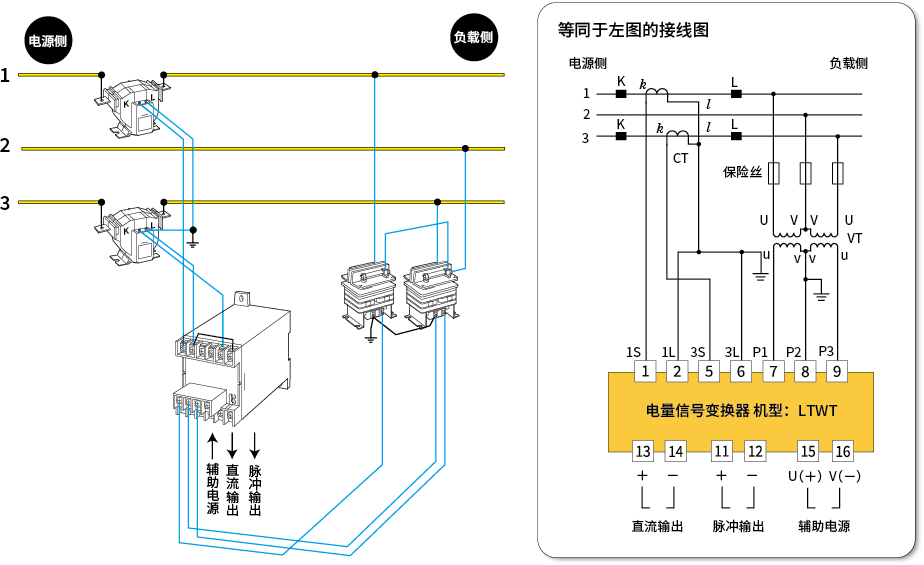

三相电量信号变换器的实际布线图（参考）

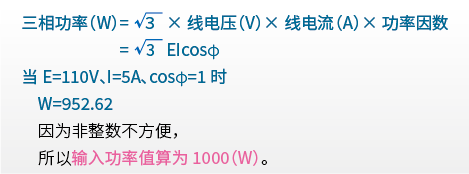

功率计算方法

电量信号变换器的可制作范围

110（V）/ 5（A）时，三相电量信号变换器的制作标准是输入功率值为1000W时的输出值为100%。但是，输入到电量信号变换器的110（V）/5（A）在之前已通过VT、CT递减，因此计算干线功率时要乘以递减倍数。
　W = VT比 × CT比 × 1000（W）………………式（1）
相当于输入值100%的干线功率值（干线的功率范围）为式（1）求出的值。

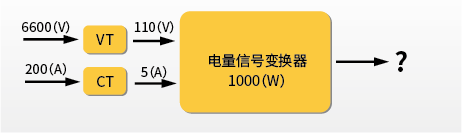

（例）干线功率范围的计算方法

VT比： 6600（V） / 110（V）= 60
CT比： 200（A） / 5（A）= 40 时按照下式计算。
W = 60 × 40 × 1000W = 2400（kW）
由此得出，干线功率范围为 0～2400（kW）。

当干线功率范围与CT、VT已确定时，需要变更电量信号变换器的功率比。
标准的三相电量信号变换器在110（V）/5（A）时为1000（W）。
如果将其设为功率比1，则可以制作的功率比的范围为0.5～1.2。
所需功率值 =VT 比 ×CT 比 ×500 ～ 1200（W）……式（2）

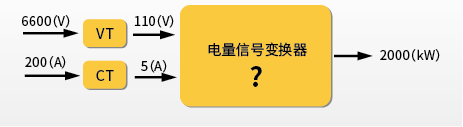

（例）可制作的功率比的计算方法

VT比： 6600（V） / 110（V）
CT比： 200（A） / 5（A）时
所需干线功率范围为0～2000（kW）。
根据式（2）

0.5（kW）≤	所需功率值	≤ 1.2（kW）
	VT比 × CT比

	2000（kW）	≈ 0.833
	60×40

由此得出，功率比为0.833，可以制作。

三相电量信号变换器的标准范围

关于电量信号变换器的累计用脉冲输出

有助于测量电量的累计用脉冲输出备有与脉冲常数及脉冲单位相对应的输出。
脉冲输出方式可以选择集电极开路和功率光电 MOS 继电器。
但用于潮流系统时不输出逆流时的脉冲。只输出与负载侧的的耗电量成正比的脉冲。
·请通过电量信号变换器的脉冲（单位： Wh/pulse）指定脉冲单位。
·计算方法请参照订购带各脉冲输出电量信号变换器（机型：LTWT 等）时的指定事项。

脉冲常数

电量信号变换器在VT、CT的二级侧计量额定功率（电量信号变换器输入）时输出的脉冲数，单位用pulse/kWh表示。如果想用该脉冲获知VT、CT的一级侧电量时，需要将合成变比与脉冲常数相乘。例如，在输出为10000pulse/kWh，VT比为440/110V、CT比为300/5A时，合成变比为240，如果在VT、CT的一级侧使用240kWh，则输出为10000脉冲。

脉冲单位

表示1个脉冲在VT、CT的一级侧相当于多少kWh，单位用kWh/pulse表示。
例如，10kWh/pulse表示1个脉冲在VT、CT的一级侧使用了10kWh的电量。

VT、CT的一级侧电压和电流所对应的合成变比和脉冲单位的设定示例如下表所示。
·三相3线制（仪器用互感器的二级电压/电流　为110V/5A）

VT CT		电压互感器的额定一级电压（V）
VT CT		220	440	3300	6600	11000	22000	33000	66000
电流互感器的额定一级电流（A）	5	2	4	30	60	100	200	300	600
	10	4	8	60	120	200	400	600	1200
	15	6	12	90	180	300	600	900	1800
	20	8	16	120	240	400	800	1200	2400
	30	12	24	180	360	600	1200	1800	3600
	40	16	32	240	480	800	1600	2400	4800
	50	20	40	300	600	1000	2000	3000	6000
	60	24	48	360	720	1200	2400	3600	7200
	75	30	60	450	900	1500	3000	4500	9000
	80	32	64	480	960	1600	3200	4800	9600
	100	40	80	600	1200	2000	4000	6000	12000
	150	60	120	900	1800	3000	6000	9000	18000
	200	80	160	1200	2400	4000	8000	12000	24000
	300	120	240	1800	3600	6000	12000	18000	36000
	400	160	320	2400	4800	8000	16000	24000	48000
	500	200	400	3000	6000	10000	20000	30000	60000
	600	240	480	3600	7200	12000	24000	36000	72000
	750	300	600	4500	9000	15000	30000	45000	90000
	800	320	640	4800	9600	16000	32000	48000	96000
	1000	400	800	6000	12000	20000	40000	60000	120000
	1500	600	1200	9000	18000	30000	60000	90000	180000
	2000	800	1600	12000	24000	40000	80000	120000	240000
	2500	1000	2000	15000	30000	50000	100000	150000	300000

图例（表中的分类）：
脉冲单位（kWh/pulse）


：	0	.01
：	0	.1
：	1
：	10
：	100
：	1000

表中的值表示合成变比。
