端子盘形 信号变换器
M5-UNIT / W5-UNIT 系列
标准类型
M5-UNIT系列
M5-UNIT系列
双输出类型
W5-UNIT系列
W5-UNIT系列
功 能
- 超小型端子盘形 信号变换器
PC编程型
机型 : M5XV 其他型号在不久的将来将陆续推出。
- 世界电源
支持100〜240V AC、24V DC - 所有类型具有隔离功能
- 具有零点和量程调节功能
- 支持特殊规格
- 免费提供检测报告 (*1)
- 备有回路测试功能 (M5X-UNIT 系列)
(*1)『如果您需要检测报告，请与代理店联系。我们将会免费向您提供PDF
版本的检测报告(部分机型除外)。』

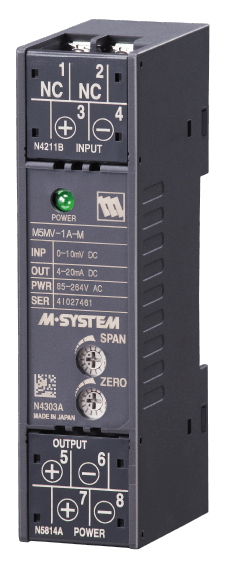

超小型端子盘形信号变换器
M5-UNIT Series

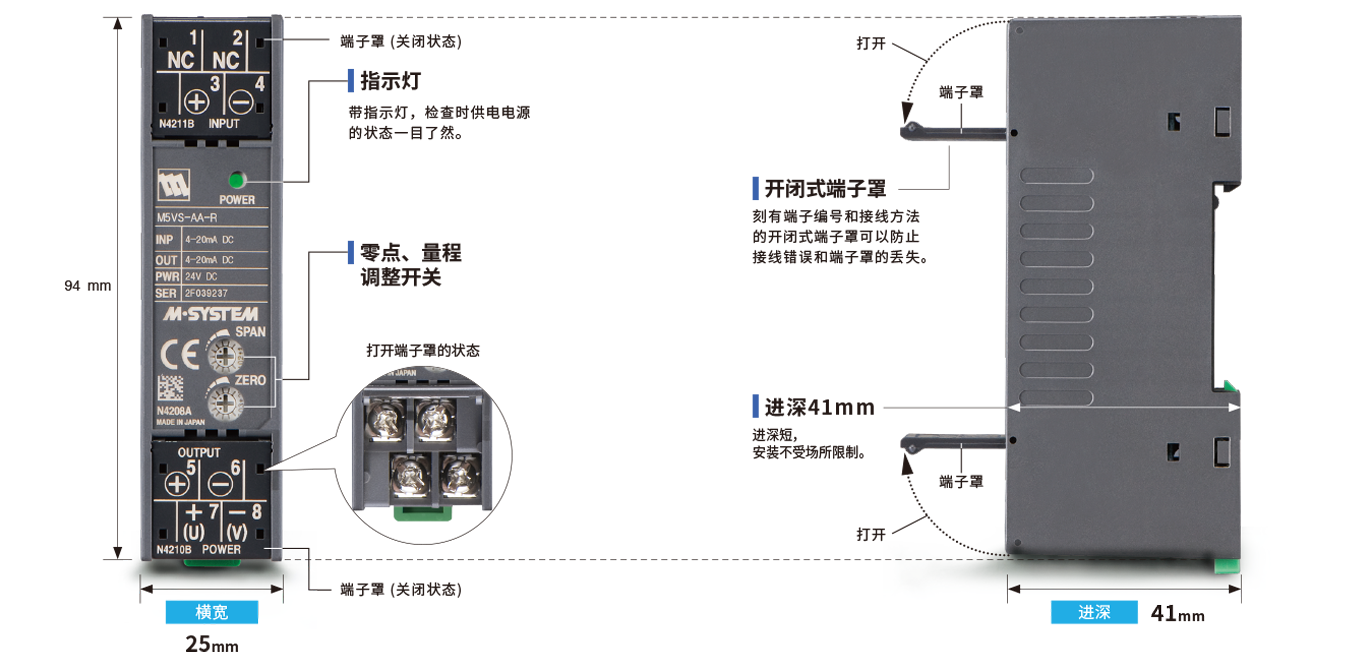

缩小了进深的端子盘形变换器。在薄面板上也可以自由安装。
- 世界电源
支持 100 ～ 240V AC、24V DC。
- 具有PC设定型
M5XU、M5XV、M5XTR可用PC进深设定。
16
·因机型而异
附加代码
符合CE标志认证 ：11种机型
主要规格
| 构 造 | : 小型端子盘构造 |
| 连 接 | : M3.5螺丝端子 |
| 输 入 | : 请参阅机型列表 |
| 输 出 | : 请参阅规格书 |
| 安 装 | : DIN导轨安装 |

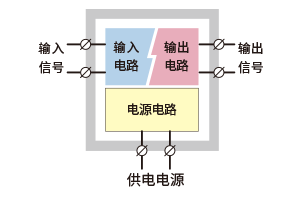

隔离和供电电源
| 3端口隔离 | ||
隔离强度2000V AC 1分钟（直流电源） |
||
隔离强度1500V AC 1分钟（交流电源） |
||
交流电源: 85-264V AC 规格因机型而异。 详细内容请通过规格书进行确认。 |
||
外观

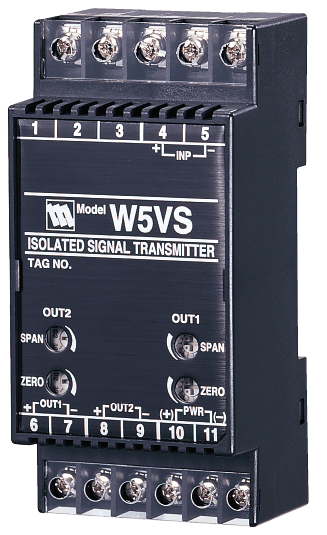

隔离双输出端子盘形信号变换器
W5-UNIT Series

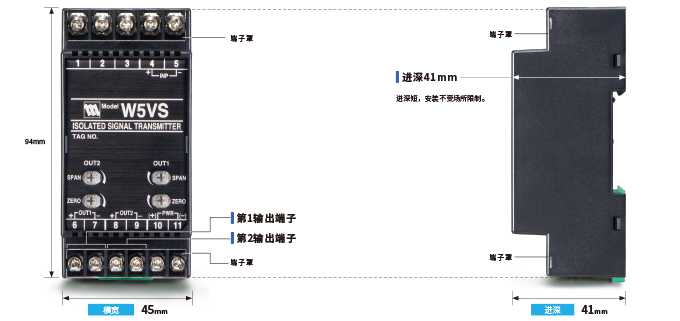

进深短的隔离双输出端子盘形变换器。
- 隔离双输出变换器
输入－第 1 输出－第 2 输出－电源间的 4 端口隔离。 - 进深 41mm
也可安装在进深短的柜中。 - 世界电源
支持100～240V AC、24V DC、11～27V DC、110V DC。
8
-
·因机型而异
附加代码
符合CE标志认证 ：7种机型
主要规格
| 构 造 | : 表面端子盘构造 |
| 连 接 | : M3.5螺丝端子（输入）、 |
| M3螺丝端子（输出·电源） | |
| 输 入 | : 请参阅机型列表 |
| 输 出 | : 请参阅规格书 |
| 安 装 | : DIN导轨安装 |
隔离和供电电源
| 4端口隔离 | ||
隔离强度2000V AC 1分钟、 |
||
隔离强度1500V AC 1分钟 |
||
交流电源: 85-264V AC 规格因机型而异。 详细内容请通过规格书进行确认。 |
||
省空间、省能源、省接线，为削减总成本作出贡献。
M6系列绍介

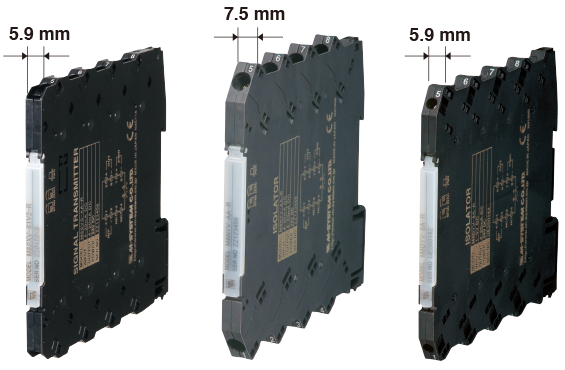

超薄型变换器
- 超薄型变换器
宽5.9mm的超薄型变换器（M6D、M6S）。 - 可选择端子盘的类型
可从弹簧夹持式端子型、螺丝端子型、 欧式端子型3种类型中选择。 - 外形超薄，性能超强
虽然是薄型产品，但隔离强度达到了2000V AC。
4～20mA DC输出的容许负载电阻为550Ω，薄型也具备出色的性能。
采用节能设计，因此进行高密度紧密贴合安装也无需担心发热。 - 世界电源
对应DC电源及100～240V AC用世界各国电源 （AC电源仅限M6□YV、M6□XU、M6□VS）。

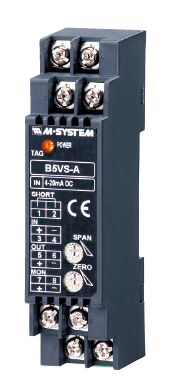

B5-UNIT系列
超小型2线制端子盘形 信号变换器
进深仅41mm,可以安装在仕何地方
● 41 mm (1.61”) 高
● 线性化，熔断保护，冷接点补偿（T/C输入）标准
● 25微秒响应时间可选
● 带LED电量显示
