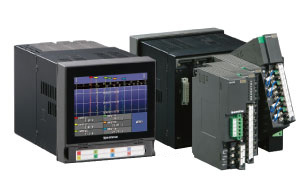

73VR3100 – 유니버셜 타입의 I/O 모듈이 장착된 디지털 레코더
73VR3100 - Paperless Recorder with selectable built-in I/O
선택 가능한 입력 모듈
R3 시리즈 모듈을 사용한 유연성 있는 I/O 기능
다양한 개방형 네트워크와 호환
- 최대 4개의 R3 시리즈 I/O 모듈을 선택할 수 있습니다 (최대 64개 입력).
- I/O 모듈 중 하나를 R3 시리즈용 네트워크 모듈과 교체함으로써, 73VR3100 이 Modbus, Ethernet (Modbus/TCP), DeviceNet, PROFIBUS-DP, CC-Link, LONWORKS, T-Link 및 FL-net 을 통해 주요 PLC 와 직접 통신할 수 있습니다.
- 8개의 아날로그와 8개의 접점 입력의 결합으로 저장 속도 20 msec
- PC 레코더 소프트웨어 MSR 에서 Ethernet 을 통해 실시간 트렌딩 및 레코딩

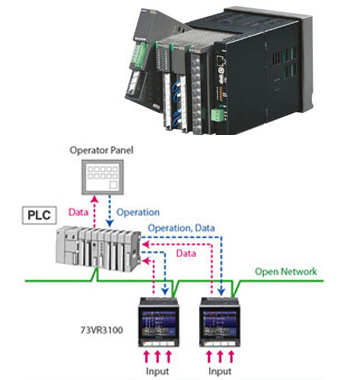

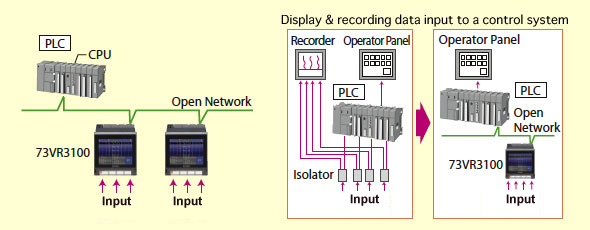

필드 디스플레이 및 레코딩 기능이 있는 리모트 I/O으로 73VR3100를 사용하여 개방형 네트워크 모듈이 마운트되어 있습니다.
PLC를 통해 설정 및 동작 확인 가능
- 호스트 PLC 가 레코딩을 start / stop, 코멘트를 입력하고 디스플레이를 설정하기 위해 내장된 게이트웨이 모듈을 통해 73VR3100 을 제어할 수 있습니다. ※1
- PLC에서 보낸 데이터를 표시하고 기록할 수 있습니다. ※2
※1.”리모트” 모드에서, 73VR3100의 필드 제어는 불가능합니다.
※2.저장 속도 20 msec.는 선택할 수 없습니다.
게이트웨이 인터페이스 모듈 ※3
네트워크 | 모델 | 기능 |
---|---|---|
CC-LinK | R3-GC1 | Ver.2.00 |
DeviceNet | R3-GD1 | 아날로그 64ch |
Modbus / TCP | R3-GE1 | Ethernet |
Modbus | R3-GM1 | RS-485 |
FL-net | R3-FL | OPCN-2 |
※3.게이트웨이 모듈의 수는 설정에 따라 다릅니다.
사양 | ||
---|---|---|
입력 채널 수 | 4 through 64 | |
기능 펜 포인트 | 16, 64 | |
저장 속도 (고속 모드) | 20 msec., 100 msec. | |
저장 속도 (일반 모드) | 500 msec., 1, 2, 5, 10 seconds, 1minute, 10 minutes | |
입력 타입 | R3 series I/O modules (DC voltage, DC current, Thermocouple, RTD, AC voltage, AC current, Encoder, Totalized pulse, Di/o) | |
트리거 입력 | Max. 64 (depending on input modules types) | |
알람/실행 출력 | Max. 32 (depending on input modules types) | |
중량 | 2.3 kg (5.1 lbs) except I/O modules | |
디스플레이 | 디스플레이 장치 | 5.5-inch TFT LCD |
디스플레이 색상 | 256 | |
해상도 | 320 x 240 pixels | |
Ethernet | 10BASE-T / 100BASE-TX automatically switched; Conforms to IEEE802 (10BASE-T) or IEEE802.3 (100BASE-TX) |
|
보호 정도 | IP65 (applicable to the front panel of with the cover closed when a single unit is mounted according to the specified panel cutout) |
