M5-UNIT 시리즈의 기능

PC 프로그램 가능형도 갖추었습니다.

PC를 사용하여 사양을 설정할 수 있습니다.
입출력 범위의 설정 및 교정외에 리니어라이즈, 필터,
모의 출력 등 다양한 설정이 가능합니다.
·파라미터를 PC에 업로드하고 파일을 저장할 수 있습니다.
·파라미터를 다른 변환기로도 다운로드 할 수 있습니다.

같은 사양으로 다수 설정하는 경우 또는 설정내용을 저장
하는 경우에 편리합니다.

(*2) 별매의 컨피그레이터 접속전용 케이블 (형식: COP-US) 이 필요합니다.

■ 루프 테스트 출력

루프 테스트 출력 기능이란 입력 신호가 연결되지 않은 상태에서도 원하는 신호를 출력할 수 있는 기능입니다. 배선 공사가 종료된 후에는 루프 테스트가 필수인데, 루프 테스트 출력 기능이 있으면 모의 입력 신호가 필요 없어 작업을 간소화 할 수 있습니다.

루프 테스트 출력 이외에도 편리한 기능이 표준 장비되어 있습니다.

Loop test

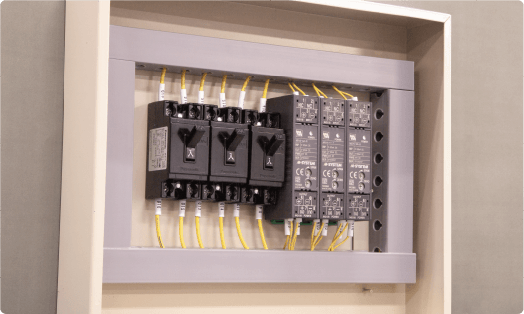

차단기 상자에 설치할 수 있습니다.

높이가 낮은 ‘JIS 협약형’ 치수의 기기와 나란히 설치할 수 있습니다.

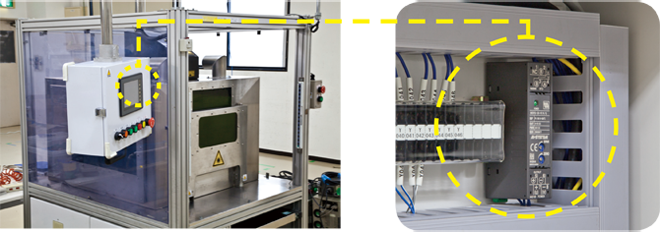

소형의 기기 제어반이나 스위치 박스의 작은 틈새에 설치할 수 있습니다.

다양하고 경제적인 M5-UNIT 시리즈의 직류 신호 변환기

경제적인 직류 신호 변환기			미세 신호 입력에 적합한 변환기

	M5-UNIT전용으로 설계된 전자 회로 M5VS의 회로는 성능·품질을 저하시키지 않고, 최소한의 부품으로 동작하도록 설계한 효율성이 높은 전자 회로입니다.			세라믹 콘덴서 M5MV는 M5VS의 전자 회로를 바탕으로 입력부를 미세 신호에 대응할 수 있도록 설계한 변환기입니다. 또한 M5VS와 마찬 가지로 교류 전원 사양은 알루미늄 전해 콘덴서를 사용하지 않았습니다.
아날로그형 직류 신호 변환기 형식：M5VS			아날로그형, 미세 신호 입력 직류 신호 변환기 형식：M5MV

30μs의 초고속 반응형 변환기				내전압 2000V AC인 고내압형 변환기

	트로이달 트랜스 도넛 모양의 코어가 있는 트로이달 트랜스는 효율이 좋아 고속 응답에 빠트릴 수 없는 부품입니다.			시트 트랜스 코일을 PCB 기판화하여 슈퍼 슬림 타입으로 만든 시트 트랜스를 통해 공간을 많이 차지하지 않는 내전압 2000V AC를 실현했습니다.
아날로그형, 30μs의 초고속 반응형 직류 신호 변환기 형식：M5VF2		고내압형 직류 신호 변환기 형식：M5VSH
