온도 컨트롤러 TC10 시리즈
형식: TC10EM (Modbus, size 96 x 96 mm)
W96 x H96 x D108 mm
(W3.8” x H3.8” x D4.25”)
| 기능 및 특징 | |
 |
2 루프 PID 콘트롤러 |
|
유니버셜 입력점 2개, 제어 출력점 4개, 접점 입력점 2개, 클램프온 전류 센서 입력점 2개 |
|
T/C, RTD, DC 전류 또는 전압에 대해 별도로 구성 가능한 2개의 유니버셜 입력 |
|
클램프온 전류 센서 입력을 통해 열선 단선 또는 과전류 감지 가능 |
|
루프 튜닝 기능 |
|
디스플레이 PV 디스플레이: 5자리 7세그먼트 녹색 LED, 19.5mm(0.77”) 높이 SP 디스플레이: 5자리 7세그먼트 적색 LED, 12.5 mm (.49”) 높이, MV 값과 전환 표시 |
 |
|

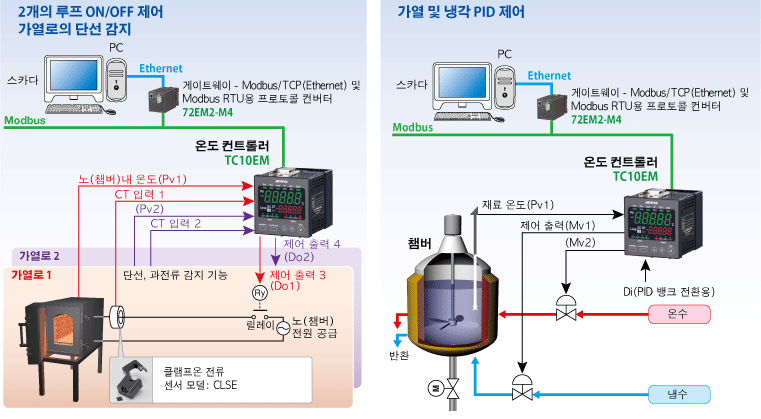

| 어플리케이션 |
 |
온도 컨트롤러 TC10 시리즈
형식: TC10NM (Modbus, size 48 x 96 mm)
W48 x H96 x D108 mm
(W1.89” x H3.8” x D4.25”)
| Functions & Features | |
|
1 루프 PID 콘트롤러 |
|
유니버셜 입력점 1개, 제어 출력점 4개, 접점 입력점 2개, 클램프온 전류 센서 입력점 1개 |
|
T/C, RTD, DC 전류 또는 전압에 대해 별도로 구성 가능한개의 유니버셜 입력 |
|
클램프온 전류 센서 입력을 통해 열선 단선 또는 과전류 감지 가능 |
|
루프 튜닝 기능 |
|
디스플레이 PV 디스플레이: 5자리 7세그먼트 녹색 LED, 10.2 mm (.40”) 높이 SP 디스플레이: 5자리 7세그먼트 적색 LED, 8.2 mm (.32”) 높이, MV 값과 전환 표시 |
|
|
