2000年2月号

計装豆知識

CC-Link

CC-Linkとは?
 FAシステムでは、PLC(プログラマブルコントローラ)と入出力機器(バーコード・リーダ、電磁弁など)をシリアル通 信で結ぶ、フィールドネットワークと呼ばれる通信ネットワークの活用が進んでいます。この通 信ネットワークには、現場制御にかかわる機能を実現するためタイムクリティカルな通 信機能が要求されます。
 “CC-Link”とは、三菱電機(株)が1996年から提唱している同社のPLC(MELSECシーケンサ)を中心とした、新しいオープンなフィールドネットワークControl & Communication Linkの略称です。

1.CC-Linkの特徴
 ●最高10Mbpsの高速伝送を実現
 ●ワードデータの伝送、メッセージ伝送が可能
接点信号のようなビットデータだけでなく温度データのようなアナログ信号をワードデータとして扱う機器との接続が可能です。
 ●最長1200mの総延長距離を実現
(伝送速度 156kbps)
 ●バス形ネットワークにより、システム構成が容易

2.通信ネットワークの動作

 ネットワークの物理層はRS-485準拠であり、データフレームはHDLC準拠です。通 信ネットワークにはマスタ局が必要で、通常はPLCがマスタとなります。子局は最大64台接続できます。マスタ局はネットワークに接続される子局の種類やそのアドレス情報を貯え、ネットワーク全体を管理します。伝送制御は、マスタ局から子局への一斉放送と個別 問合わせにより行っています。

3.オープン化
 機器メーカーは、三菱電機(株)にパートナーメーカーとして会員申請することにより、技術情報の公開を受け通 信LSIを購入し、CC-Link対応製品を開発できます。オープン化製品では、相互接続性の問題が生じる懸念があります。そうした問題の発生を最小限に抑えるため、三菱電機(株)において試作品の適合性試験を実施しています。

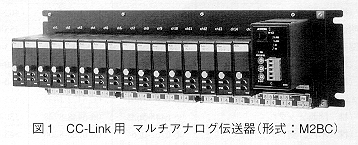

 エム・システム技研には、CC-Link対応の製品としてマルチアナログ伝送器(形式:M2BC)があります(図1)。
 1999年12月7日現在、エム・システム技研を含め国内外120社を超える機器メーカーがパートナーメーカー会員となり、CC-Link対応機器としてサーボ・ドライブ、温度調節計、LED表示器、タッチパネル表示器、バーコード・リーダ、伝送装置、ロボット・コントローラ、センサ、信号変換器、電磁弁、流量 計など、豊富な種類の製品を発表しています。

4.パソコン・マスタ局の実現

 最近、三菱電機(株)からDOS/VパソコンのPCIバス・スロットに対応するCC-Link用インタフェース・ボードが発表されています。このボードを組み込んだパソコンとCC-Link対応機器を組み合わせることにより、PLCを使用しない制御システムの構成も可能になりました。今後CC-Linkの応用範囲はさらに広がると予想されます。     ■
参考ホームページ:http://www.nagoya.melco.co.jp

【(株)エム・システム技研 開発部】
