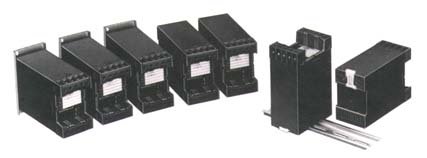

生産工場ばかりでなく、インテリジェントビルにおいても電力の合理化、電力原単位の向上などの電力管理が重要視されています。省スペース形電力用トランスデューサ 14・UNITシリーズは、こうした電力管理に欠かせないコストパフォーマンスに優れた変換器シリーズです。PT変換器、CT変換器、力率変換器、周波数変換器、位相変換器のそれぞれに、電源供給形と変換器用電源を必要としない電源なし形を用意しております。
主な特長
●省スペース・密着取付形です。
●DINレール取付け、壁取付けの両方が可能です。
●配線が容易な前面端子構造です。しかも、端子カバーをはずさずに、入出力をチェックすることがきます。
●幅50mm、高さ80mm、奥行き123mmで、従来のDIN規格ハウジングのL・UNITに比べ、幅、表面積とも3分の2です。
●CT変換器、PT変換器にも電源供給形と電源なし形があり、ともに定電流、定電圧出力形なので、負荷調整が不要です。
●経済性に優れた平均値演算形、近似実効値演算形のほか、入力波形の歪みに強い実効値演算形があります。
構成機種
PT変換器（平均値演算形）…………………14PA
PT変換器（近似実効値演算形）……………14PK
PT変換器（実効値演算形）…………………14PE
電源なしPT変換器（平均値演算形）………14PNA
電源なしPT変換器（近似実効値演算形）…14PNK
電源なしPT変換器（実効値演算形）………14PNE
CT変換器（平均値演算形）…………………14CA
CT変換器（近似実効値演算形）……………14CK
CT変換器（実効値演算形）…………………14CE
電源なしCT変換器（平均値演算形）………14CNA
電源なしCT変換器（近似実効値演算形）…14CNK
電源なしCT変換器（実効値演算形）………14CNE
電源なし電力変換器（絶縁付） ……………14WTN
電源なし無効電力変換器（絶縁付） ………14RPN
力率変換器（絶縁付） ………………………14PF
電源なし力率変換器（絶縁付） ……………14PFN
周波数変換器（絶縁付） ……………………14HZ
電源なし周波数変換器（絶縁付） …………14HZN
位相変換器（絶縁付） ………………………14PHA
電源なし位相変換器（絶縁付） ……………14PHAN
省スペース形変換器 F・UNITシリーズ
デジタルアラームセッター（形式：FASD）
本製品は上下限警報を行う警報リレーです。警報設定値は変換器前面のサムロータリースイッチで設定しますので、直接字を見て確認でき、大変使いやすくなっています。さらに、幅26mmと薄形でありながら、独立した2点警報接点が得られます。
主な仕様
構造：薄形プラグイン構造
入力信号：DC0～10V、DC0～5V、DC1～5V、DC4～20mA、DC0～1mA
出力接点定格：AC100V1A（cosφ＝1）
DC24V1A（抵抗負荷）
警報設定範囲：00～99％
ヒステリシス：約1％（固定）
供給電圧：AC85～132V、AC170～264V
寸法：W26mm×H113mm×D149mm
重量：約210g
設定精度：±0.5％（FS）
応答時間：0.5s以下
