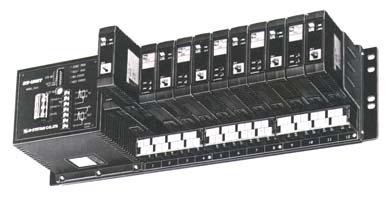

マルチループ用フィールドネット形変換器 25・UNITシリーズ
PID演算ユニット（形式：25PID）
PID演算ユニット（25PID）は各種入力ユニットと組み合わせてPID演算を行ない、DC4～20mAの制御信号を出力します。25・UNITシリーズは各社のPC（プログラマブルコントローラ）の通信ラインに直結できますので、本器を使用することによりPCによるPID制御が可能になります。このため、コストパフォーマンスに優れたPID制御システムの構築が実現できます。
主な仕様
構造:通信ユニット接続形、薄形プラグイン構造
入力信号:PV入力 左側に隣接の入力ユニットから入力（各種センサー信号を入力可能）CAS入力 DC1～5V 入力インピーダンス 1MΩ以上
MV出力信号:出力電流範囲 DC4～20mA 許容負荷抵抗 0～750Ω
上位システムとの通信項目:（1）PV（測定値）、（2）SV（設定値）またはリモートMV出力、（3）MV（制御出力）アンサーバック、（4）運転モード指定
運転モード:CAS設定、通信設定、通信MV出力、MVホールド
制御機能:比例、積分、微分、手動リセットの組合せ可能
制御周期:0.25、0.5、1、2、4、8、16、32秒
入力変換精度:±0.1％（FS）
出力変換精度:±0.1％（FS）
温度係数:±0.015％／℃（FS）
寸法:W25×H85×D114mm（ユニット本体）
重量:約200g
計装用プラグイン形変換器 M・UNITシリーズ
デジタルアラームセッター（形式:ASD）
本製品は上下限警報を行う警報リレーです。警報設定値は変換器前面のサムロータリースイッチで設定しますので、直接数字を見て確認でき、大変使いやすくなっています。さらに、幅50mmと小形でありながら、独立した2点警報接点が得られます。
主な仕様
構造:小形プラグイン構造
入力信号:DC0～10V、DC0～5V、DC1～5V、DC4～20mA、DC0～1mA
出力接点定格:AC100V1A（cosφ＝1）DC24V1A（抵抗負荷）
警報設定範囲:00～99％（2桁、各店個別に前面より可変）
ヒステリシス:約1％（固定）
供給電圧:AC85～132V、AC170～264V
寸法:W50mm×H80mm×D132mm
重量:約300g
設定精度:±0.5％（FS）
応答時間:0.5s以下
