と表示され、入力のスケーリング最大実量が10.0Vであることがわかります。
　このように、モニターモードでは変換器にすでに設定されている諸データを表示・確認することができます。

入力レンジとスケーリングを変えてみる

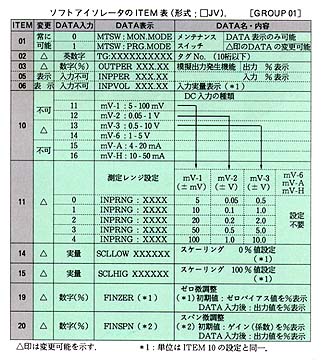

　それでは、ソフトアイソレータの入力レンジとスケーリングを変更してみましょう。今回紹介しているソフトアイソレータJV－U3A－Rでは、入力レンジを0～0.5Vから0～10.0Vの範囲で変えることができます（5種類）。ここでは、今までの入力信号範囲設定0～10Vを1～4Vに変更してみましょう。
　まず、CLEARキーを押すと初期画面が表示されます。ここでGROUP 0 1 ITEM 0 1とキーインします。続けてDATA 1 ENTERとキーインすると、

と表示され、プログラムモード（PRG.MODE）になります。この状態で諸条件の設定、変更を行うことができます。
　次に、ITEM 1 1とキーインします。すると、

のように表示され、次にDATA 3 ENTERとキーインします。

　これで入力レンジを5Vに変更できました。続けて、入力スケーリングを変更します。ITEM 1 4とキーインすると

と、現在のスケーリング0％値が表示されます。続けてDATA 1 . 0 0 ENTERとキーインします。スケーリングの設定にあたっては、1.00のように実量値を入力します。

　これで入力スケーリング0％値が1.0Vに変更されます。次に、ITEM 1 5とキーインすると、

現在の入力スケーリング100％値が表示されます。続けてDATA 4 . 0 0 ENTERとキーインすると、

と表示され、入力スケーリング100％値が4Vに変更されます。このようにして、入力レンジとスケーリングを変更することができます。変更後は、ITEM 0 1 DATA 0 ENTERと押して、モニターモードに戻しておいてください。〔次号につづく〕
