●38BOS 出力リレーカード
このリレーカードは、DCS用アナログ変換器18・RACKシリーズと同一形状です。
このため、18・RACKシリーズとの混在設置が可能です。
DCS用リレーカードとして設計し、標準で2出力をもっています。
この第2出力を使えば、ハード的なインターロック回路を自由に組むことができます。
ブロック図
●38BIS1 入力リレーカード
このリレーカードは、38BOSと同様18・RACKシリーズと同一形状であり、18・RACKシリーズ変換器と並べてきれいに配置できます。
当初からDCS用として設計し、再発信出力を装備しています。
再発信出力を使えば、アナンシエータなどの警報回路を容易に組むことができます。
ブロック図
●38BSH ワンショット出力リレーカード
このリレーカードは、DCSからのステータス信号＊をワンショット出力＊に変換します。（＊用語説明参照）
これを使うことによってDCSの負担が軽くなります。
また、立ち上がり／立ち下がりの選択はジャンパの切換えによって行います。
なお、DCSからのステータス信号1点に対して出力は2チャンネル用意されているため、高額なDCS用リレーカードを節約できます。
ブロック図

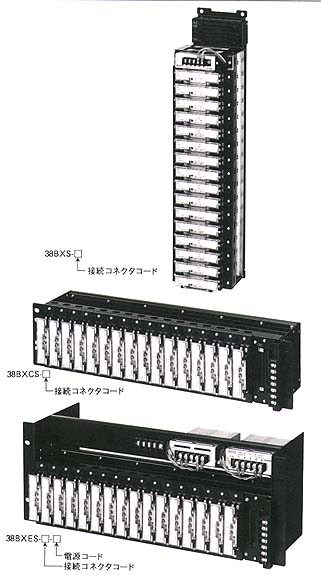

38Bシリーズ 使用ネスト形状
38シリーズの形式余話
形式の決め方には様々な考え方や条件があると思います。しかし、時によっては極めて単純に決まる場合もあります。例えば、38Nは要求元であったD社のNさんにちなんで付けられました。また、38MはS社のMさんにちなんで付けられたものです。人名以外にも、38S・38Dは会社名にちなんでつけました。いつか、あなたの名前からとった形式が標準化され、一般に売られることになるかも知れません。
外形形状
外形形状
外形形状
