3.リレーカード/リレーボードの種類と特長

38Nシリーズ

●38-N2 ループバック形入出力リレーカード

ループバック機能*(*用語説明参照)を持ったリレーカードです。
通常の使用時は、バッファリレーとして動作します。出力信号を手動でオン/オフできると同時にLEDによる動作確認もできます。
このリレーカードは、電磁弁などを直接駆動できるAC100V定格の電圧接点を出力できます。
また、ジャンパで無電圧接点出力にも変更できます。
このリレーカードは、DCSへの入力およびDCSからの出力各1チャンネルを扱います。

ブロック図





38Dシリーズ

●38D-51 出力リレーカード(大電流形)

このリレーカードは、DCS*のトランジスタ接点出力*を絶縁および接点増幅して、有電圧接点(a接点/両切)と無電圧接点(c接点)を出力します。(*用語説明参照)
このリレーカードは、DCSからの出力1チャンネルを扱います。

ブロック図





●38D-11 入力リレーカード(大電流形)

このリレーカードは、現場のリミットスイッチなどの接点を受け、絶縁した無電圧接点としてDCSへ渡します。
このリレーカードを使用することによって、現場の接点信号を使用しても接触不良*(*用語説明参照)を起こさず、信頼性の高いシステムが構成できます。DCSへの出力のほかにアナンシエータなどに使用できる無電圧接点も備えています。
このリレーカードは、DCSへの入力1チャンネルを扱います。

ブロック図





38Mシリーズ

●38MIO リレー入出力カード

このリレーカードは、DCSへの接点入力およびDCSからの接点出力各2チャンネルを収納したものです。
接点出力としては、有電圧接点(a接点)と無電圧接点(a接点)を切り替えられるため現地で簡単に変更できます。
ブロック図






外形形状

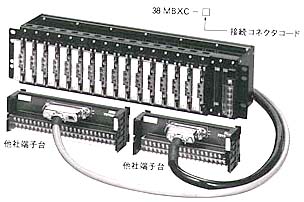

使用ネスト形状














外形形状

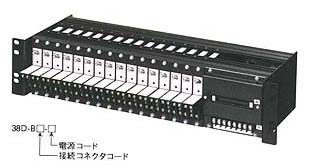

使用ネスト形状





外形形状

使用ネスト形状












外形形状

使用ネスト形状
