38Sシリーズ

●38S-51 出力リレーカード(インターロック形)

このリレーカードは、DCSのトランジスタ接点出力を絶縁および接点増幅し、第1チャンネルと第2チャンネル相互間でインターロック*(*用語説明参照)をかけます。
この機能によって2チャンネルのうちどちらか一方のチャンネルだけを出力します。すなわち、ポンプの起動/停止のように一方の信号しか受け付けないものに適用できます。
また、自己保持用端子を用意し、リレーカード側で自己保持が行えるようにしました。
このリレーカードは、DCSからの出力1チャンネルを扱います。

ブロック図





●38S-11 入力リレーカード(インターロック形)

このリレーカードは、現場のリミットスイッチなどの接点を絶縁し、無電圧接点としてDCSへ渡します。
同時に再発信出力を設けていますから、アナンシエータへの出力も行えます。
このリレーカードは、DCSへの入力1チャンネルを扱います。

ブロック図





38Rシリーズ

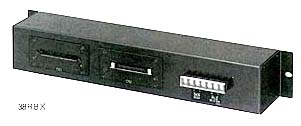

●38RBX リレーボード

このリレーボードは、32チャンネルを収納した1ボードタイプのリレーボード*(*用語説明参照)です。DCSの接点入力を絶縁して、PLCの接点入力にします。
これは、計装メーカのDCSとシーケンサメーカのPLCをつなぐ(*用語説明参照)とき有効であり、DCS側電源とPLC側電源を個別に供給できるよう、それぞれに端子を用意しています。
なお、DCS側・PLC側ともにコネクタ接続できます。
【例】
DCS側:横河電機製DCS用
PLC側:三菱電機製PLC用
(ケーブルは、当社製 形式:FCN)

ブロック図





外形形状

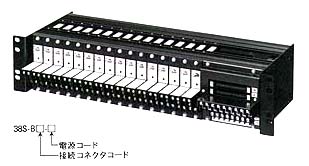

使用ネスト形状
























外形形状

使用ネスト形状
