いずれもDC200mVスパンの信号です（図3参照）。
【内田 勝巳】
Q：変換器の入力が開放（オープン状態）のとき、出力信号が不安定なのは（ふらつくのは）なぜですか？
A：入力が電圧信号の場合、エム・システム技研の変換器は導線抵抗の影響を少なくするため、入力インピーダンスを数十MΩ以上と高くしてあります。このため、入力を開放にすると静電誘導を受けやすくなり、変換器の出力信号がふらつくことがあります。
入力が開放となっていることは、入力が0Vということではありません。入力の＋、－の端子を短絡すると、入力0Vと同じことになります。エム・システム技研の変換器で入力信号が電流の場合は、入力部に電流信号を電圧信号に変えるための抵抗を付けています。この抵抗で入力端子間を短絡している状態になり、入力端子を開放にしても0V入力に相当する出力信号はふらつきません。
【内田 勝巳】
Q：急にアイソレータ（絶縁変換器）が必要になりましたが、手元にアイソレータがありません。手持ちのセレクター（選択変換器）を使って信号の絶縁ができませんでしょうか？
A：絶縁付きのセレクター（形式：SES）で入力信号（A）と入力信号（B）を並列に接続すれば、ハイセレクター、ローセレクターどちらであってもアイソレータとして使用できます。

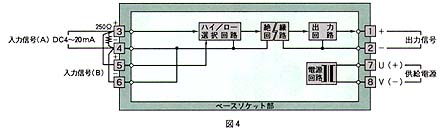

入力信号がDC4～20mAの場合、図4のように入力端子に250Ωが付きますから、一方の信号もDC1～5Vになります。
【内田 勝巳】
