Q：2つの信号AとBの差（絶対値）をDC4～20mAに変換したいのですが、何かよい方法がありませんか？
その方法と使用する変換器を紹介してください。
A：差をとる信号が電圧信号であるか電流信号であるかで、接続の方法が異なります。
電圧信号の場合（たとえばDC0～10V）

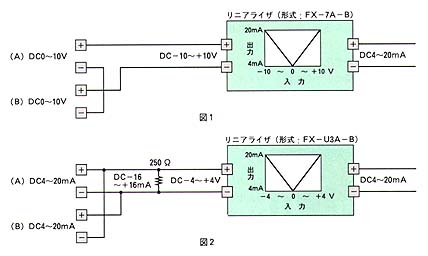

図1のように接続することによって、信号Aと信号Bの電圧信号の差（DC－10V～＋10V）を得ることができます。この信号をリニアライザ（形式:FX）を用いて入力信号0Vを境にしたV字形信号（DC4～20mA）に変換し、出力します。
電流信号の場合（たとえばDC4～20mA）
図2のように接続することによって、信号Aと信号Bの電流信号の差は、250Ωの抵抗により電圧信号（DC－4～＋4V）として得ることができます。この信号をリニアライザ（形式:FX）を用いて入力信号0Ｖを境にしたV字形信号（DC4～20mA）に変換し、出力します。
このように、1台のリニアライザ（形式:FX）を使って2つの信号の差（絶対値）を得ることができます。FXのほか、自由に入出力特性を変えることができるソフトリニアライザ（形式:JFX）もあります。
