MsysNetシリーズとスーパーDCS
連載 第3回
（株）エム・システム技研 取締役開発部長
今月は、MsysNet（エムシスネット）シリーズを構成するスーパーDCS（超分散形制御システム）により、プロセス制御ループのハードウェアを構成する方法についてご紹介します。
今秋の国際計測工業展には、スーパーDCSを含むMsysNetの全システムを展示する予定です。
1．プロセス制御システムの代表的な機器構成例（図1）

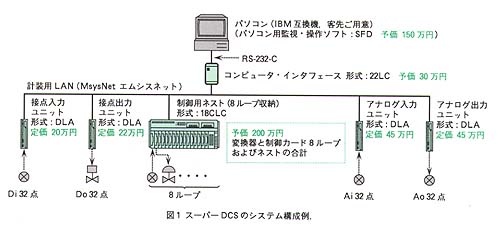

図1には、下記の入出力点数を取り扱うスーパーDCSのシステム構成例を示します。
●制御ループ:8ループ
●アナログ入力:32点
●アナログ出力:32点
●接点入力:32点
●接点出力:32点
PID制御ループについては、一般に制御用ネスト1台に8ループ分を収納して使用します。この場合、入力信号用変換器とループ制御を行う制御カードはペアーとして隣同士のスロットに挿入し、1ループ分を構成します。また、ネスト内の各制御カード間は、機器間伝送機能により、信号のやり取りを行い、マルチループ形DCSと同様のループ間結合を実現します。
アナログ入力ユニットから入力される32点のアナログ信号は、制御カードの入力点数では不足する場合に使用します。
ただし、8台の制御カードは、この入力ユニットから任意の入力信号を読み込んでPID制御することも可能です。
アナログ出力ユニットから出力する32点の信号は、各制御カードの演算結果を出力します。
接点入出力信号は、制御カードによりシーケンス制御を行うためのものです。制御カード1台当たり、接点入出力合計256点までのシーケンス制御能力があります。
