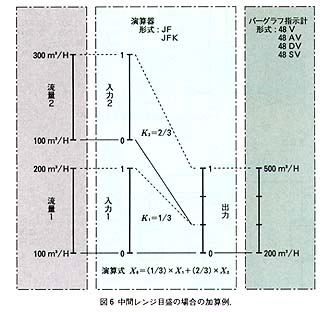

流量2＝100～300m3／H
出力＝200～500m3／H
このときの演算器内の係数を求めます。流量1および流量2が0％の場合、次の式が成立します。
出力＝流量1＋流量2
200m3／H＝100m3／H＋100m3／H
X0＝X1＋X2
0＝0＋0
このため、バイアスを考慮せずに係数の設定だけで演算できます。この場合には、各目盛のスパン幅を用います。
K1＝流量1のスパン÷出力スパン
K2＝流量2のスパン÷出力スパン
実際に計算してみましょう。
K1＝（200－100）÷（500－200）＝1／3
K2＝（300－100）÷（500－200）＝2／3
この計算結果は、図5の例での係数と等しいことを示しています。このことは演算器側には目盛がないため、目盛が異なっても同じ演算器が使用できることを意味します。
4．出力バイアスの計算

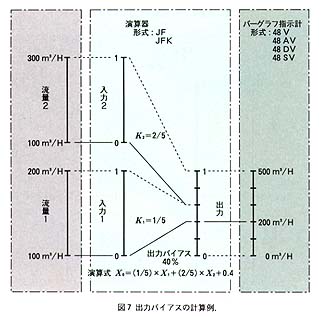

次にバイアスを計算する例を示します。すなわち、入力信号の目盛が中間値から始まり、出力の目盛が0から始まる場合です。この例を図7で示します。
流量1＝100～200m3／H
流量2＝100～300m3／H
出力＝0～500m3／H
この場合には、出力バイアスを求める必要があります。各入力が0％の場合を考え、実目盛の加算を行います。
出力＝100m3／H＋100m3／H＝200m3／H
よって、出力バイアス値は次のように計算されます。
