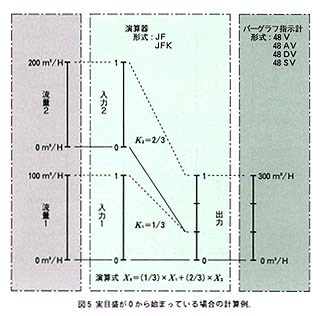

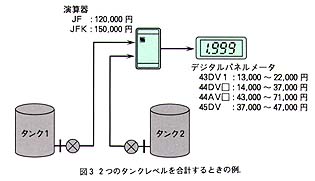

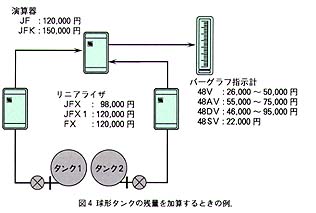

簡単な例として図2に示したループにおける計算例を図5に示します。
図5の例では、次の条件になります。
流量1＝0～100m3／H
流量2＝0～200m3／H
出力＝0～300m3／H
すべての実目盛が0から始まっていますから、バイアスを考慮に入れる必要はありません。
演算器内では、次の演算式が使われます。
X0＝K1×（X1）＋K2×（X2）
X0：0～1出力信号
X1：0～1入力信号（流量1）
X2：0～1入力信号（流量2）
一般式では出力＝流量1＋流量2となりますが、演算器で単純な加算を行うと、出力は0～2となり、上の演算式の出力0～1と合わなくなります。そのため、K1およびK2の係数の設定が必要になります。係数は、次のように求めます。
K1＝流量1目盛÷出力目盛
K2＝流量2目盛÷出力目盛
図5の例では、次のように計算されます。
K1＝100m3／H÷300m3／H＝1／3
K2＝200m3／H÷300m3／H＝2／3
3．中間レンジの計算
次に、図6に示すような中間レンジ目盛の例を説明します。各目盛を次のようにします。
