Q：複数の絶縁されたアナログ信号（DC4～20mA、0～1mA、0～1V、0～10V）を出力する設定器が欲しいのですが？

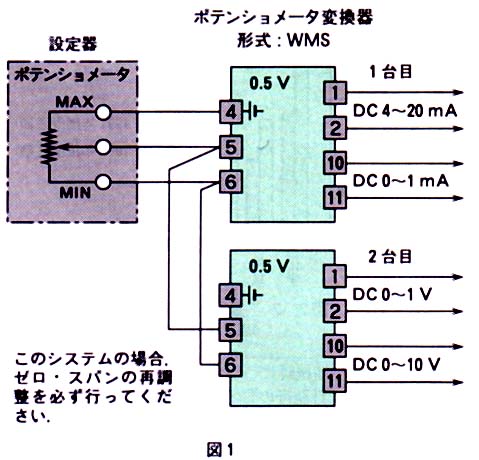

A：1つのポテンショメータとエム・システム技研の絶縁2出力形ポテンショメータ変換器（形式：WMS）2台を組み合わせると、相互に絶縁された4つの信号を出力する“マルチ設定器”ができます。接続方法を図1に示します。
1台目の変換器とポテンショメータは正規に接続します。2台目の定電圧（DC0.5V）供給ライン（4番端子）は接続しません（すでに1台目のポテンショメータ変換器から必要とする定電圧がポテンショメータに供給されているためです）。
ポテンショメータを使用する利点
●小形、軽量なので取付けが容易です。
●出力信号の数と種類は、ポテンショメータ変換器の使用台数と出力仕様で任意に選べます。
●ポテンショメータは、入手が容易で、多回転式を使えば設定器として高い設定精度が期待できます。
Q：既設装置から出力されている次のBCDコード信号を100m先の監視盤に指示させる方法を教えてください。
●0～1250（13ビット）
●0～950（12ビット）
●0～500（11ビット）

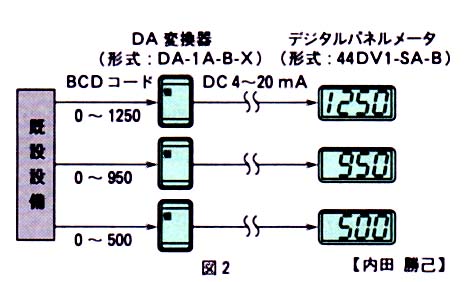

A：BCDコード信号を伝送に適した直流電流信号（DC4～20mA）にDA変換して、デジタルパネルメータで表示します。エム・システム技研のDA変換器は、DC4～20mAのほか、出力信号を豊富に用意しています。またデジタルパネルメータは、スケーリング機能により表示数値を指定することができます（図2参照）。
