Q：避雷器の正しい接地方法とその理由を説明してください。
A：雷サージによる機器の障害は次の2つに大別されます。
I.機器の信号ライン線間に加わる電圧による破壊。
II.機器の信号ラインとケース間の電圧（コモンモード電圧）による絶縁破壊。
避雷器はこの2つに対して機器を保護します。線間電圧は避雷器で制限しますが、対ケース間電圧は接地配線の仕方により大きく異なりますので、注意を要します。

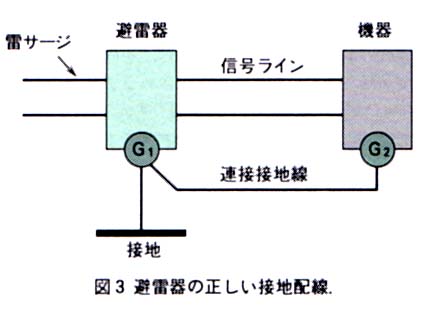

正しい接地方法は図3に示すように避雷器側で連接接地する方法です。
この理由を簡単に説明します（図4、5）。

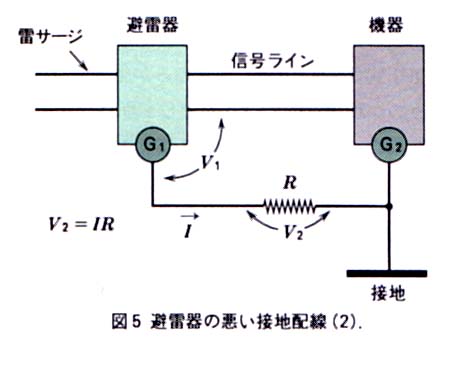

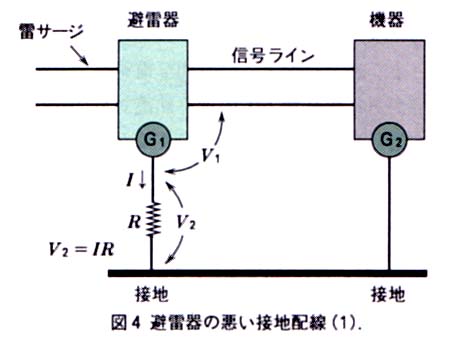

図4のような独立接地の場合、信号ラインと避雷器のケース端子（G1）とライン間の電圧（V1）は避雷器によって制限電圧内に抑えられますが、G1と接地間には雷電流（I）と接地抵抗（R）の積からなる電圧（V2＝IR）が生じるため、信号ラインと機器のケース（G2）間にはV3＝V1＋V2が加わることになり、これが耐電圧以上になると機器が絶縁破壊します。また、図5のように機器側で連接接地すると避雷器－機器間の導線抵抗Rによる電圧降下分が同様にV1に加算され、機器に加わります。避雷器側で連接接地すれば信号ラインと機器のケース（G2）間の電圧をV1に制限できる訳です。
