MsysNetシリーズスーパーロガー
監視制御システム編
はじめに
前回、1994年9月号ではパソコンを中心とした中央管理設備を紹介しましたが、今回はスーパーDCSによる上水道計装について紹介します。

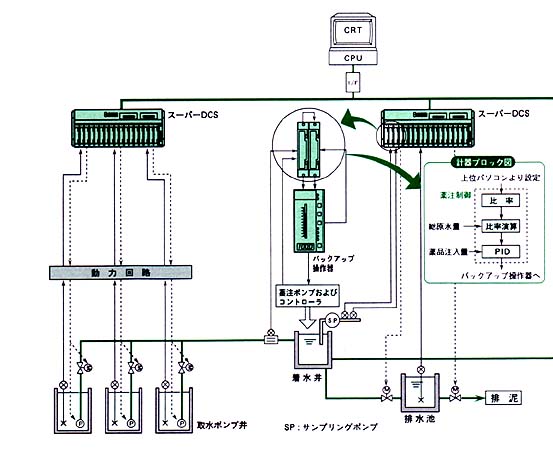

1．取水ポンプ井監視
取水井では下記のような計測データや運転状態信号を“MsysNetシリーズスーパーDCS”に取り込み、その通信機能により上位パソコンに伝送します。
●取水井水位計測（0～XX.Xm）
●水質計測（X.X～Y.YpH）
●取水ポンプ運転状態（運転－停止－故障 X号）
また、浄水場から取水場所が遠距離の場合は、テレメータ、テレコントローラ装置（DASTシリーズ）によりNTT専用回線を利用して監視します。
2．着水井監視制御
着水井への総原水量に基づき、スーパーDCSが薬品の注入量を演算し、薬注ポンプコントローラへ制御出力を出します。また、注入比率は通信を経由し、上位パソコンから設定します。
●総原水量計測（0～XXXm3）
●薬注関係制御（0～XXppm）
